机械传动用可调式张力连接接头结构

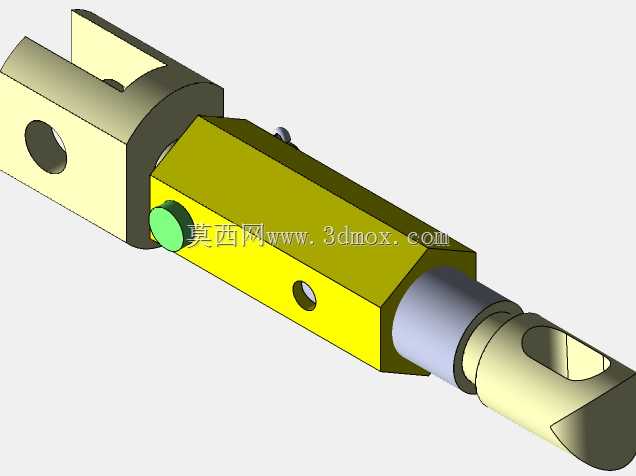

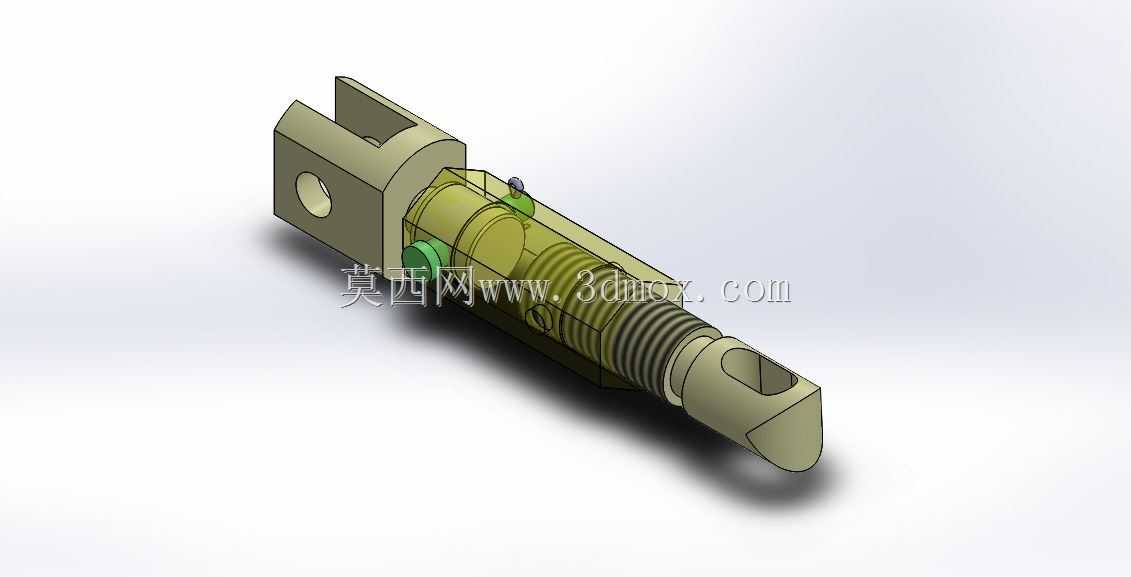

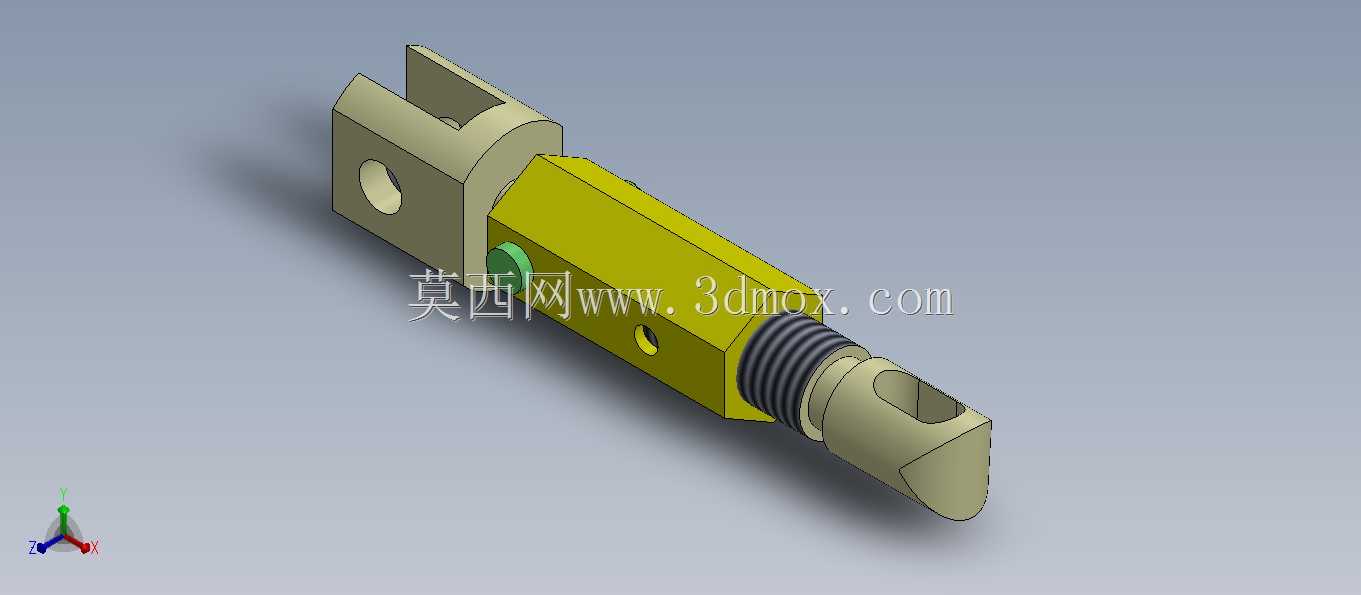

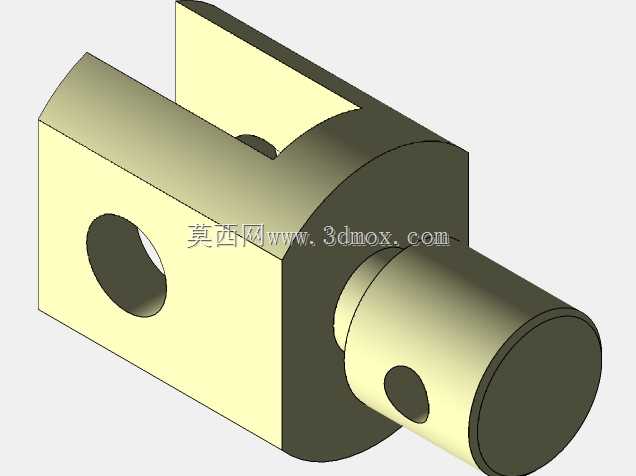

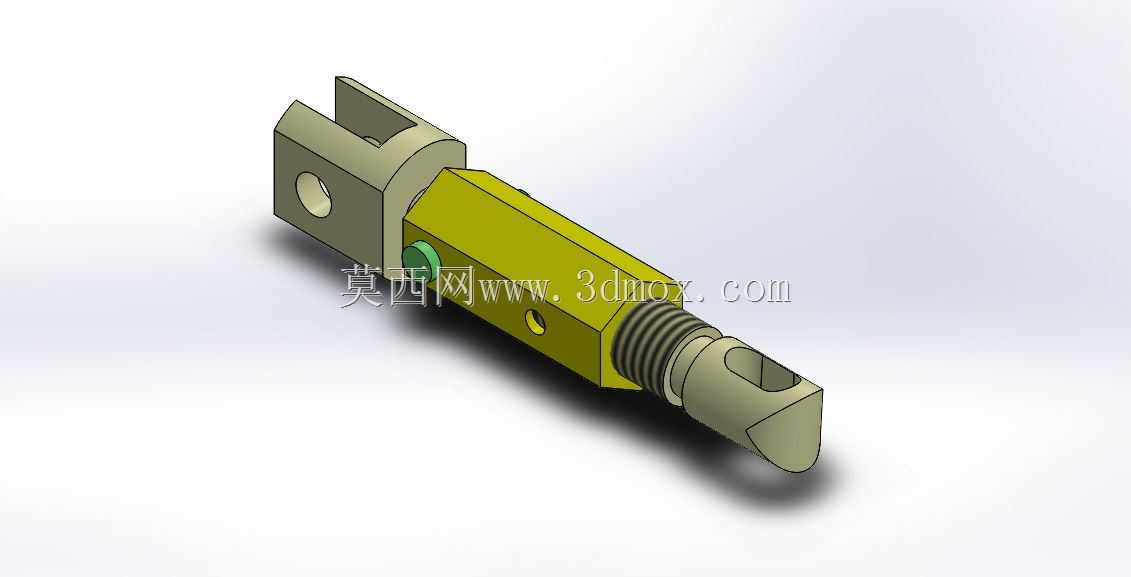

　　在各类需要维持恒定张紧力的机械传动场景中，这类张力接头是保障系统运行稳定性的核心连接件，常见于带传动、链传动系统的张紧端，也可用于线缆、拉杆类负载的张力保持工位，替代传统固定长度的刚性拉杆，解决装配公差累积、运行磨损后张紧力衰减的问题。从结构设计来看，该接头采用分体式组合结构，一端为带铰接孔的叉形连接座，可通过销轴与设备机架或张紧摆臂实现铰接连接，铰接孔的孔径与座体厚度匹配常规M8-M12规格的销轴，适配多数轻型、中型传动设备的安装接口，叉形开口的宽度预留了足够的摆角余量，允许接头在张紧调节过程中存在±8°的角度偏转，避免运动过程中出现卡滞、别劲的情况。中间段为带调节螺纹的杆体，螺纹采用梯形传动螺纹，

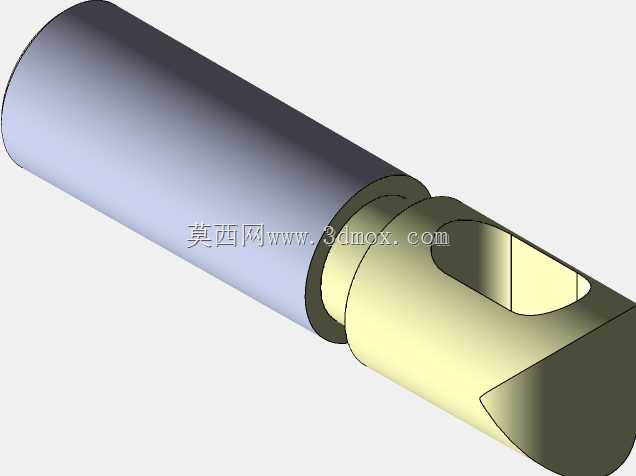

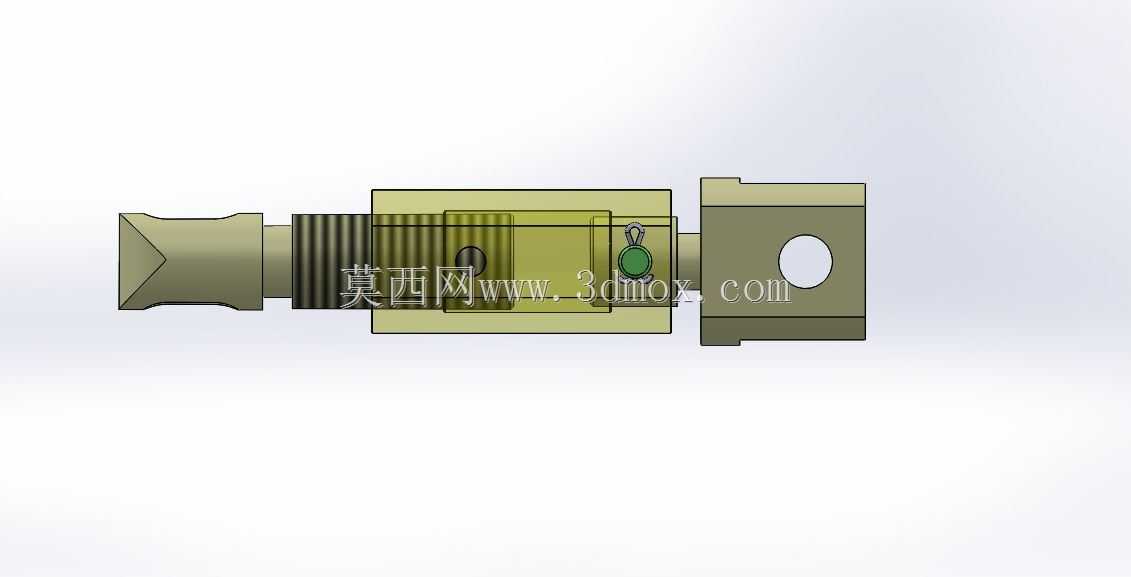

　　相比普通三角螺纹具备更好的自锁性能与承载能力，调节时转动杆体即可改变接头整体的有效安装长度，实现张紧力的精准微调，螺纹段的长度预留了不小于25mm的调节行程，可覆盖传动件初始安装、磨损后张紧补偿的全周期调节需求，杆体上设置的径向小孔为锁紧销孔，调节到位后可插入开口销或紧定螺钉，防止设备运行过程中螺纹松动导致张紧力失效。另一端为带扁位的圆柱连接端，扁位结构可方便扳手夹持，在装配调节时提供受力点，避免杆体跟转，端部的内凹卡槽可直接卡接传动带的张紧轮支架、链条张紧板或是线缆固定端，无需额外加工连接接口，减少现场装配的加工工作量。从安装边界来看，该接头整体最大外径不超过32mm，最小收缩状态下总长度约110mm，

　　最大伸长状态下总长度约135mm，安装时仅需在两端连接位置预留直径10mm的铰接销轴安装空间，以及杆体转动所需的35mm径向操作空间，即可完成全行程的调节操作，无需额外设计复杂的安装支座，可直接替换原有同规格的固定拉杆，适配多数现有设备的张紧机构改造需求。在实际使用过程中，该接头可承受的静态张紧载荷不超过8kN，适配线速度不超过15m/s的带传动、链传动系统，运行过程中可通过微调螺纹长度，始终保持传动件的张紧力处于合理区间，避免传动带打滑、链条跳齿等故障，同时铰接结构可自动补偿设备运行过程中产生的机架微变形、传动件跳动带来的角度偏差，减少连接部位的附加弯矩，延长接头本身及相邻传动部件的使用寿命。设计过程中，

　　各段的过渡位置均采用圆角过渡，避免应力集中，螺纹段与光杆段的同轴度控制在0.05mm以内，保证调节过程中转动顺畅无卡滞，铰接孔与杆体轴线的垂直度公差控制在0.1mm以内，避免安装后出现偏载导致的销轴异常磨损。表面处理采用常规的发黑处理即可满足普通工业场景的防锈需求，若用于潮湿、腐蚀工况，可更换为镀锌或不锈钢材质，整体结构无复杂异形曲面，加工工艺性好，普通车削、铣削设备即可完成全部加工工序，制造成本较低，适合批量配套各类通用传动设备使用。
