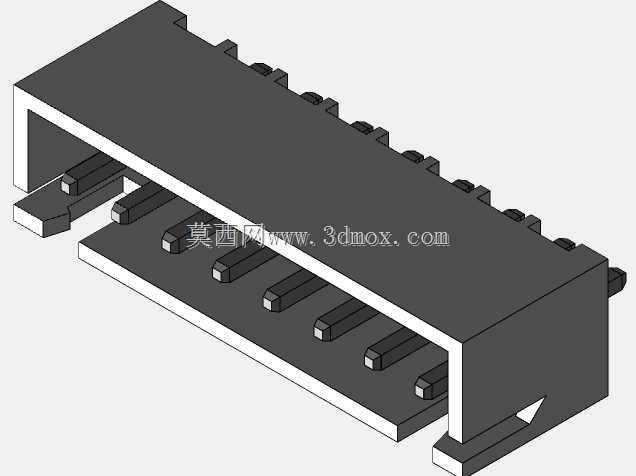

8Pin间距2.5mm直插式XH接插件结构

　　这款直插式接插件是电子电路布线、板卡互联场景里极为常用的板端连接部件，日常在消费电子控制板、小型工控驱动板、3D打印机主控板、航模电调接线、智能家居控制模块里都能见到同规格产品的身影，核心作用是实现板载线路与外部线束的可靠可拆卸连接，避免直接焊线带来的维护困难、接线错误、拆改损伤焊盘等问题。从结构设计来看，这款接插件采用带定位防呆的塑壳基座搭配8路平行插针的布局，相邻插针中心间距严格控制在2.5mm，这个间距规格是低压信号传输场景里经过长期验证的通用尺寸，既不会因为间距过小导致焊接时相邻焊盘连锡、高压场景下出现爬电风险，也不会因为间距过大造成板上安装空间的浪费，适配绝大多数0.8-1.

　　6mm厚度的常规FR4玻纤电路板波峰焊或者回流焊工艺。塑壳部分做了两侧带挡边的围框结构，对接时可以完全包裹住配套的线端胶壳，避免外力拉扯时线端端子出现歪斜松脱，塑壳单侧设置的三角防呆凸台，能在对接时和线端胶壳的凹槽精准卡合，从根源上杜绝插反的可能，要知道现场接线时一旦接插件插反，轻则信号接反导致设备功能异常，重则电源极性接反直接烧毁后端电路元件，这个防呆结构是这类接插件必不可少的设计细节。插针部分采用直插过板设计，插针尾部伸出塑壳底部的长度刚好适配常规板厚的过孔穿入，插针与塑壳的结合位置做了防退卡位，在波峰焊过程中不会因为高温或者插接线束的外力导致插针移位、歪斜，插针的接触端采用扁平式接触结构，

　　和配套的母端端子弹片接触时能保证足够的接触面积，降低接触电阻，避免大电流通过时出现接插件发热、压降过大的问题。从安装边界来看，这款接插件的整体塑壳宽度、长度都严格匹配8Pin2.5mm间距的尺寸规范，在PCB布局时，接插件本体距离周边元件的安全距离预留1mm以上即可满足安装、插拔的操作空间，过孔的孔径设计适配插针直径，焊接后焊盘的附着力可以承受常规线束拉扯的外力，不需要额外增加固定柱，当然如果是用在振动较大的设备场景，比如移动机器人、车载电子设备上，也可以在塑壳两侧预留的固定位增加塑料卡扣或者螺丝固定，进一步提升连接可靠性。在实际选型使用时，这款接插件的额定电流、耐压参数完全满足常规低压信号传输、小功率供电的需求，

　　不需要额外做绝缘处理，塑壳采用的耐高温工程塑料可以承受无铅焊接的高温，不会在过炉时出现塑壳变形、插针偏移的问题。建模过程中，需要严格把控插针的中心距公差、塑壳内部的卡槽尺寸、防呆凸台的位置尺寸，这些尺寸如果出现偏差，会直接导致和线端接插件无法对接，或者对接后出现松脱、接触不良的问题，插针的位置度公差需要控制在0.1mm以内，才能保证过波峰焊时所有插针都能顺利穿过PCB的过孔，不会出现个别插针顶在板面上无法插装的情况。另外塑壳的拔模角度设计也需要考虑注塑生产的工艺性，外壁的拔模角度控制在1-1.5度，既方便注塑脱模，也不会因为拔模角度过大导致对接时间隙过大、固定不稳的问题，插针和塑壳的嵌装结构要保证结合力足够，不会在拔插线束时把插针从塑壳里带出来。
