四孔安装式法兰型轴承端盖结构设计

　　这款法兰式轴承端盖是旋转轴系支承结构里的常用配套零件，日常在各类通用传动设备、减速箱、泵类、机床主轴箱的轴承座外侧都能见到它的身影，核心作用是对安装在座孔内的滚动轴承做轴向限位，同时封闭轴承腔的端部开口，避免腔体内的润滑脂泄漏，也阻挡外界的粉尘、切削液、金属碎屑进入轴承滚道，延长轴承的实际服役寿命。

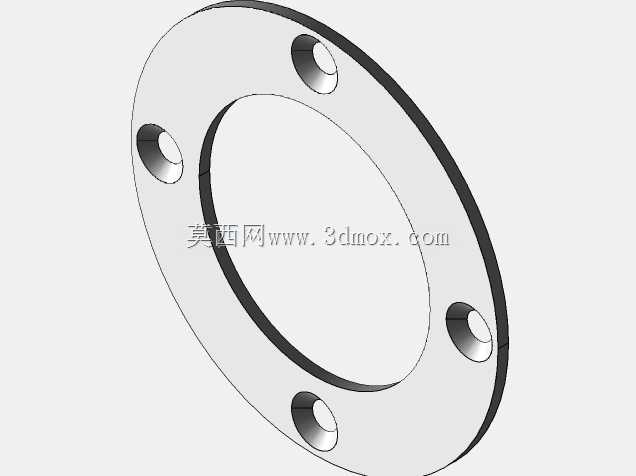

　　从结构设计逻辑来看，这款端盖采用整体圆盘式法兰布局，中心开设的通孔是为了适配穿过端盖的输出/输入轴，通孔与轴身之间预留的间隙可以根据密封需求加装毡圈油封、骨架油封等接触式密封件，也可以加工迷宫密封槽实现非接触式密封，适配不同转速、不同密封等级的使用场景。端盖本体的厚度经过受力校核，能够承受轴承运转过程中传递过来的轴向窜动载荷，不会因为长期受载出现变形导致密封失效或者轴承移位。

　　法兰面上均匀分布的四个沉头安装孔，是用来穿装内六角圆柱头螺栓，将端盖整体锁紧在轴承座或者箱体的对应端面上，沉孔的设计可以让螺栓头部完全沉入端盖平面以内，不会突出端盖外表面造成安装干涉，也能避免螺栓头部被外界磕碰损坏。四个安装孔的中心圆直径、孔径大小都和对应规格的轴承座安装孔位完全匹配，安装时不需要额外做孔位修配，直接对齐孔位穿入螺栓按规定扭矩锁紧即可，装配效率很高。

　　在实际选型适配的时候，需要先确认端盖的配合外径和箱体/轴承座的端盖安装止口尺寸匹配，止口的配合公差一般选H7/h6的间隙配合，既方便装配时的对位，也能保证端盖安装后的同轴度，避免端盖偏心导致密封件偏磨或者轴与端盖孔刮擦。中心通孔的尺寸要根据轴径、所选密封件的规格来确定，保证密封件安装后有合适的压缩量，既不会因为压缩量过大导致密封件过早磨损、轴的运转阻力增大，也不会因为压缩量不足出现润滑脂渗漏的问题。

　　设计这类端盖的时候，通常会根据轴承的外径来确定端盖的止口尺寸，止口的深度要保证能够顶住轴承外圈的端面，实现可靠的轴向定位，避免轴承在轴系受轴向力的时候出现外圈移位。法兰面的外径要覆盖轴承座的安装端面，保证四个安装孔的位置有足够的实体强度，不会因为螺栓锁紧力导致法兰边缘开裂。对于有散热需求的使用场景，还可以在端盖的外表面加工散热筋结构，提升轴承腔的散热效率，不过这款常规款端盖采用平面设计，适合大多数常规载荷、常规转速的通用传动场景，加工工艺简单，采用普通碳钢或者铸铁材料就可以通过车削、钻孔工序完成加工，制造成本低，互换性强，备件采购和替换都很方便。

　　在实际设备维护过程中，这类端盖的拆卸也很便捷，只需要拆下四个安装螺栓，就可以通过端盖上预留的拆卸螺孔（部分规格会在法兰面加工两个对称的顶丝孔）将端盖从止口中顶出，不需要暴力敲击，不会损坏箱体或者轴承的配合面，检修更换密封件或者检查轴承状态的时候操作难度很低。日常巡检时只需要检查端盖与箱体的结合面有没有渗油、螺栓有没有松动，就可以判断端盖的工作状态是否正常，维护成本极低。
