圆盘式多孔位电机安装固定连接板

　　做自动化传动结构设计的时候，这类圆盘式电机安装板是很常见的转接部件，很多刚入行的工程师容易忽略这类转接件的细节设计，最后现场装调的时候才发现孔位对不上、同轴度偏差导致电机轴负载异常，甚至运行时出现共振异响。先从实际应用场景说，这类板件主要用在伺服电机、步进电机和设备主体机架、减速机输入端的转接位置，尤其是在模块化设计的自动化设备里，不同规格的电机安装法兰尺寸不统一，没法直接固定在设备的安装立板或者回转工作台上，就需要这类转接板做中间过渡，保证电机输出轴和被驱动部件的同轴度符合装配公差要求。

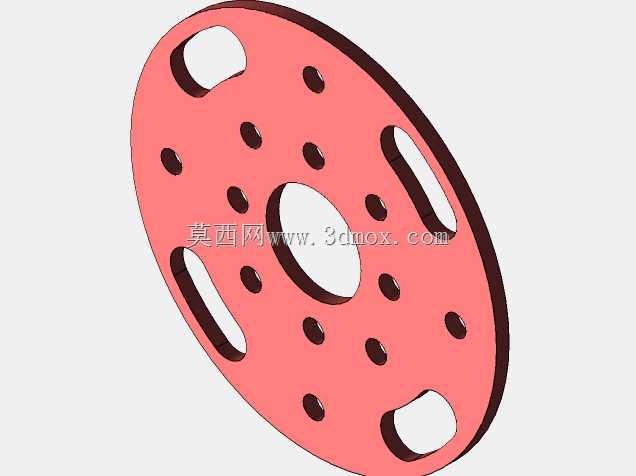

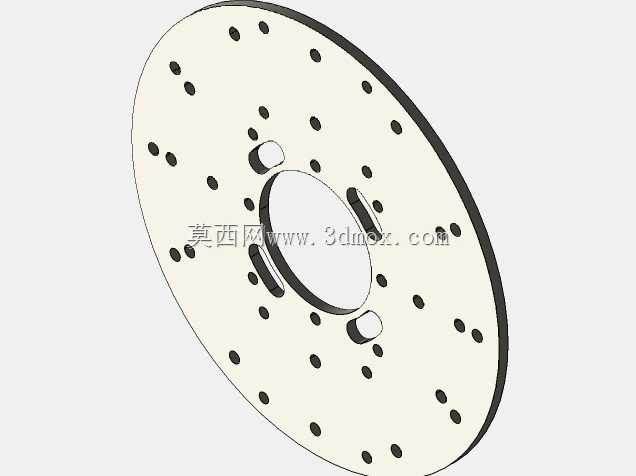

　　从功能特性上看，这个圆盘结构的板件中心开有大尺寸通孔，是用来避让电机输出轴端、或者穿过减速机输入轴的，中心孔周边的三个带缺口的卡槽，是对应电机法兰端的定位凸台设计的，装配的时候不需要反复调整角度，把凸台卡进卡槽就能快速定位电机的周向位置，避免电机安装后出线口方向不对，后续接电源线、编码器线的时候和周边结构产生干涉。板面上分布的多组不同孔径的安装孔，是对应不同规格电机的安装孔距设计的，同一层圆周上的孔位孔距统一，既能适配NEMA17、NEMA23这类标准安装尺寸的步进电机，也能适配小功率伺服电机的法兰安装需求，不需要针对每一款电机单独设计转接板，减少了备件种类，也方便现场快速更换不同扭矩的电机做性能测试。

　　设计这类板件的时候，首先要确定的是安装边界尺寸，整个圆盘的外径要比所适配的最大规格电机的法兰外径大5-8mm，保证安装螺丝的时候有足够的操作空间，不会因为板件边缘太近导致套筒扳手没法下探锁紧螺丝。板厚的选择要根据所承载电机的扭矩来定，一般小功率200W以下的电机用6mm厚的冷轧钢板或者铝合金板就足够，要是配400W以上的伺服电机，板厚要加到8-10mm，避免电机启停瞬间的反冲力导致板件变形，影响传动精度。孔位设计的时候，所有安装孔的位置度公差要控制在0.05mm以内，中心孔的同轴度相对于安装基准面要控制在0.02mm以内，不然电机装上去之后轴会出现偏摆，连轴器转动的时候会产生额外的径向力，时间长了会磨损电机轴承，甚至导致连轴器断裂。

　　另外板件上的多组小孔，除了固定电机之外，还可以用来固定走线槽、传感器安装支架这类周边小部件，不用额外在板件上打孔，减少二次加工的工序。板件的边缘做了倒角处理，没有尖锐的毛刺，装配的时候不会划伤操作人员的手，也不会刮破电机的线缆外皮。表面做了发黑或者阳极氧化处理，在车间多油污、多粉尘的环境下不容易生锈，长时间使用也不会因为锈蚀导致螺丝拆卸困难。实际装配的时候，要先把转接板固定在设备的基准安装面上，打表检测转接板端面的跳动量，保证跳动在0.01mm以内，再把电机固定到转接板上，锁紧螺丝的时候要对角逐步锁紧，不要一次把单个螺丝锁死，避免受力不均导致板件倾斜，影响电机轴的同轴度。这类转接板虽然结构看起来简单，但是在传动系统里的作用很关键，很多设备出现的传动异响、定位精度偏差问题，追根溯源都是这类转接件的设计或者安装不到位导致的，设计的时候不能只看孔位能不能对上，还要考虑刚性、公差、装配操作空间这些细节，才能保证设备长期稳定运行。
