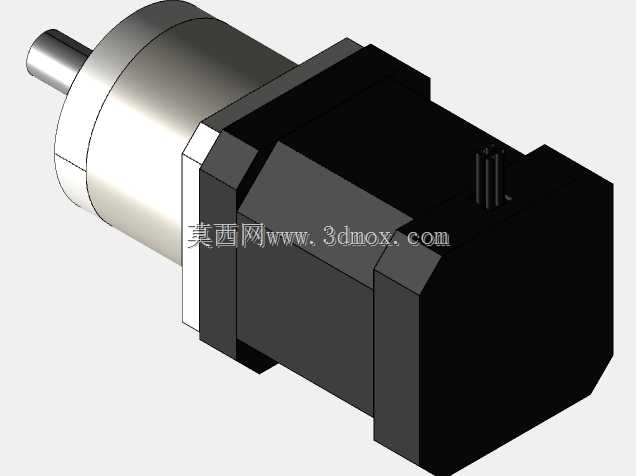

Nema17规格行星减速步进电机结构

　　这款Nema17规格带行星减速结构的步进电机，是小型自动化传动场景里的常用执行部件，在桌面级自动化设备、小型数控进给机构、3D打印传动单元、精密检测位移平台这类对安装空间有严格限制、同时对输出扭矩有较高要求的场景里应用十分广泛。从结构设计逻辑来看，这类集成行星减速箱的步进电机，核心是通过前端的行星减速结构，将后端步进电机本体的高转速低扭矩输出，转化为低转速高扭矩的动力输出，同时依靠行星齿轮结构的同轴传动特性，保证动力输出的同轴度，避免额外的传动偏载问题。

　　从安装边界来看，这款电机遵循Nema17安装标准，电机本体安装法兰的孔位间距为42mm标准规格，适配市面上绝大多数同规格的电机安装座、设备安装面板，不需要额外做转接板设计，能直接替换同规格的不带减速箱的步进电机，在设备改型、扭矩升级的时候不需要改动原有安装结构，大幅降低结构改造成本。前端输出轴采用单出轴光轴带扁位的设计，配合锁紧顶丝就能直接和同步轮、联轴器、传动齿轮等部件连接，扁位结构可以有效避免传动过程中轴和连接件之间出现打滑空转的问题，保证传动精度。

　　设计过程中，减速箱部分和电机本体采用一体化集成设计，减速箱外壳采用硬质金属材质，既可以保证内部行星齿轮的支撑刚性，也能在设备运行过程中辅助散热，避免长时间运行下减速箱内部齿轮温升过高导致润滑失效。电机本体的后端预留了标准的接线插座位置，接线方向垂直于电机轴向，在轴向安装空间局促的场景下，不会因为接线插头的突出额外占用轴向空间，适配紧凑安装布局。行星减速结构的内齿圈和减速箱外壳采用过盈配合装配，行星轮采用均匀分布的三个行星齿轮结构，输入轴直接和步进电机的转子轴连接，动力通过太阳轮传递到三个行星轮，再通过行星架将动力传递到输出轴，这种结构的传动效率高，背隙小，在需要正反转频繁切换的传动场景下，能有效减少回程误差，保证位移控制的精度。

　　在实际选型应用中，这类带行星减速的Nema17步进电机，通常用在直连负载扭矩超过普通42步进电机额定输出扭矩、但安装空间不足以安装更大规格电机的场景，比如小型点胶机的Z轴升降机构，普通42步进电机直连的话，带动点胶阀升降的时候容易出现丢步、扭矩不足导致下坠的问题，加装同规格的行星减速结构之后，输出扭矩可以按照减速比成倍提升，同时保持安装尺寸和原电机一致，不需要重新设计安装位。还有桌面型的小型贴装设备的送料机构，需要精准控制送料长度，同时要克服送料轨道的摩擦阻力，这款集成减速箱的电机既可以满足扭矩需求，也能依靠减速结构提升低速运行的平稳性，避免普通步进电机低速运行时的振动问题，保证送料精度。

　　从结构细节来看，减速箱和电机本体的连接面采用定位止口设计，装配的时候止口可以保证减速箱和电机本体的同轴度，避免装配偏差导致的齿轮啮合异响、磨损加快的问题。输出轴的轴承采用双轴承支撑结构，前后两个轴承分别布置在输出轴的靠近负载端和靠近行星架端，可以承受一定的径向负载，在直接带动同步轮、小直径滚筒这类有径向力的负载时，不会因为径向力导致输出轴偏斜，延长轴承和齿轮的使用寿命。电机本体的外壳采用方形拉伸铝壳，表面做发黑处理，既可以减轻整体重量，也能提升散热效率，方形的外壳结构也方便安装的时候用电机压块固定，不需要额外做圆形的安装抱座，简化安装结构。

　　在三维建模的细节处理上，这款模型还原了实际产品的所有安装特征，包括法兰面的安装沉孔、输出轴的扁位尺寸、后端接线座的凸起结构、减速箱和电机本体的衔接台阶，在做设备整体装配的时候，可以直接用来做干涉检查，验证安装空间是否足够，避免实际加工装配的时候出现结构干涉。比如在设计小型滑台的时候，把这个电机模型装配到滑台的端部，可以检查电机后端的接线插头和滑台端板之间是否有足够的插拔空间，输出轴和联轴器的配合长度是否合适，减速箱外壳和滑台的侧板之间是否存在干涉，这些细节的还原可以让结构设计阶段的验证更加准确，减少后续打样的修改次数。
