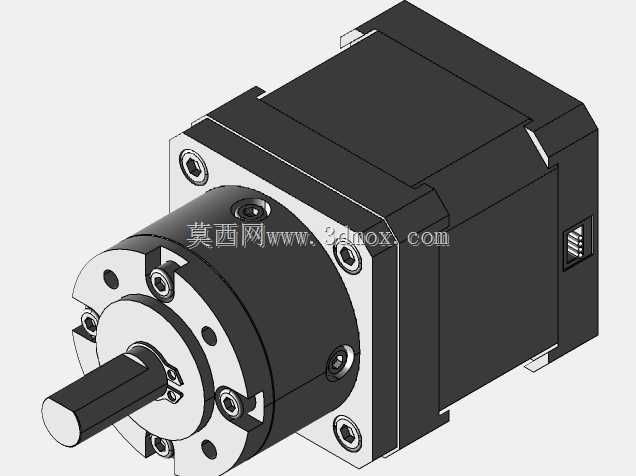

Nema17带行星减速步进电机结构设计

　　这款集成行星减速结构的42系列步进电机，在小型自动化设备的传动链路里承担着核心动力输出角色，日常选型中常被用在对输出扭矩有要求、安装空间受限的工位，比如桌面级3D打印机的挤出与进给轴、小型点胶设备的位移驱动、实验室自动化样本处理平台的传动模组、小型雕刻机的Z轴升降驱动，还有智能仓储里的小型分拣拨叉机构，都能见到这类集成减速箱的步进电机身影。

　　从实际功能特性来看，这款电机将行星减速级直接集成在步进电机的输出端，省去了用户自行搭配减速箱时的对接同轴度调试环节，出厂状态下已经完成了减速箱与电机本体的装配校准，减速级的齿轮啮合间隙控制在极小范围内，反向背隙能够满足多数中低精度定位场景的需求。相比不带减速的同规格步进电机，它在同等电机机身长度下能输出数倍的额定扭矩，同时可以让电机工作在更高的转速区间，避开步进电机低速运行时的低频振动区间，让末端执行件的运行更平稳。

　　设计层面，这款产品的结构排布非常紧凑，电机本体采用标准Nema17安装法兰尺寸，也就是行业通用的42mm安装孔距，安装孔为M3螺纹通孔，孔位分布在边长42mm的正方形四个角，这个安装尺寸和市面上绝大多数42系列步进电机完全兼容，用户在做设备迭代或者旧设备备件替换时，不需要重新设计安装板的孔位，直接替换原有电机即可完成升级。前端的行星减速箱输出轴采用单出轴D型切边设计，轴径匹配常用的联轴器安装尺寸，D型切边的结构可以避免联轴器与输出轴之间出现打滑空转的问题，传动时的扭矩传递更可靠。减速箱的外壳采用硬质铝合金加工而成，表面做了发黑氧化处理，既能够减轻整体组件的重量，又能保证足够的结构强度，同时铝合金材质的散热性能优于钢制外壳，长时间运行时可以更好地把减速箱内部齿轮啮合产生的热量传导出去，降低内部润滑脂的老化速度，延长组件的整体使用寿命。

　　在安装边界上，这款集成减速电机的整体轴向长度比普通42步进电机略长，设计安装位时需要预留出减速箱部分的轴向空间，径向尺寸上，减速箱的外圆直径和电机本体的安装法兰边长基本持平，不会额外占用径向安装空间，对于安装空间局促的小型设备非常友好。接线端采用标准的PH2.0间距接插件，线序定义和常规42步进电机保持一致，分别对应A+、A-、B+、B-两相绕组，用户不需要重新调整驱动器的接线定义，直接接入对应的两相步进驱动器即可完成调试。

　　从结构细节来看，减速箱内部采用多级行星齿轮传动结构，每一级的行星架都做了动平衡校准，高速运行时不会出现额外的振动，齿轮采用粉末冶金材质加工，齿面经过硬化处理，耐磨性能优异，长期运行下的齿面磨损量极小，能够长时间保持稳定的传动精度。电机本体的定子与转子配合间隙控制在合理范围内，既保证了足够的输出扭矩，又避免了间隙过小导致的转动阻力过大、发热严重的问题。后端的编码器安装位预留了标准的安装孔位，如果用户后续需要加装闭环编码器做位置反馈，也可以直接在现有结构上进行扩展，不需要对电机本体做额外的加工改造。

　　在实际选型应用中，需要注意搭配的步进驱动器输出电流要和电机的额定电流匹配，避免电流过大导致电机绕组过热烧毁，同时因为集成了减速结构，末端输出的转速是电机本体转速除以减速比，计算末端线速度的时候要把减速比参数纳入计算，避免出现进给速度不符合设计预期的问题。安装时要保证电机安装面的平面度，避免安装面倾斜导致电机输出轴承受额外的径向力，长期运行下会加速输出轴承的磨损，缩短使用寿命。输出轴与负载连接时优先选用弹性联轴器，抵消安装时存在的微小同轴度误差，避免硬连接带来的额外负载。
