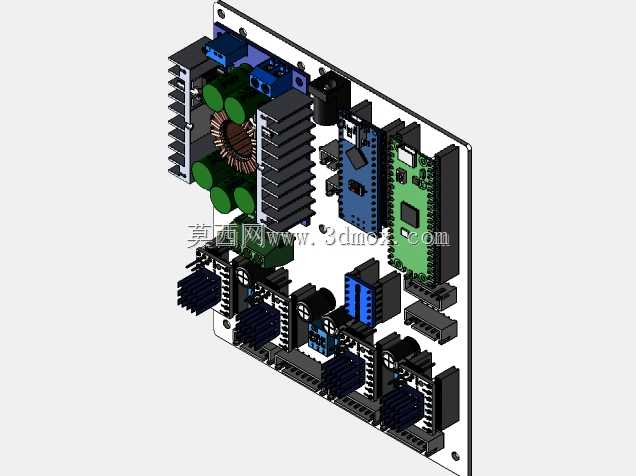

集成多功率模块的工业控制主板结构设计

项目分类:通用机械零部件 发布时间:2023-08-11 ID:705861
  • 集成多功率模块的工业控制主板结构设计

  这款控制主板的结构设计,首先要匹配小型自动化设备的电控舱安装需求,常见应用在桌面级数控装置、小型机械手控制单元、非标自动化单机的集成电控场景中,这类场景往往对电控板的集成度、散热能力、安装兼容性有较高要求,不能采用散件拼装的方式占用过多舱内空间。从实际功能布局来看,板载集成了多路功率驱动模块、信号处理单元、接口拓展模块,能够直接对接步进电机、传感器、执行器等外围部件,省去了额外外接驱动板的接线工序,也减少了多板拼接带来的信号干扰风险。设计过程中优先考虑了功率器件的散热排布,将大发热量的MOS管、整流桥、电感元件集中布置在板侧区域,配套的铝制散热鳍片直接贴合器件发热面,鳍片的齿向顺着设备舱内常规的空气流通方向设置,

  不需要额外加装强制风冷风扇就能满足持续满载运行的散热需求,降低了整体运行噪音与故障点。板上的接插件全部采用带锁扣的卧式安装结构,避免设备运行过程中振动导致接线松脱,接口位置统一排布在板边同侧,方便现场布线时线缆整理与后期维护插拔。安装边界方面,PCB基板采用标准安装孔位布局,四个角的固定孔匹配行业通用的M3铜柱安装尺寸,孔位周边做了露铜接地处理,安装后可以直接通过铜柱连接设备机壳实现接地屏蔽,降低外界电磁干扰对控制信号的影响。板上元件的高度做了统一管控,最高的散热鳍片高度控制在合理范围内,确保安装后不会和电控舱盖板、上层走线槽产生干涉,不同高度的元件按照从板边到板中心逐步降低的梯度排布,既方便生产过程中的波峰焊工序,

  也利于后期检修时对低矮元件的观察与更换。设计时还考虑了不同功率回路的隔离,强电走线路径和弱电信号路径在板上做了物理分隔,中间预留了足够的安全间距,避免强电串入弱电回路烧毁信号元件,共模电感、滤波电容的布置紧贴电源输入端口,从输入端就滤除电网带来的杂波干扰,提升主板运行的稳定性。对于板上的易损元件,比如保险丝、接线端子,全部布置在板边易操作的位置,更换时不需要拆解其他周边部件,日常维护效率更高。整个主板的结构布局没有冗余空间,所有元件的排布都兼顾了生产工艺、散热需求、安装维护、抗干扰能力几个核心维度,能够直接适配多数小型工业电控设备的安装需求,不需要对原有设备的电控舱结构做大幅修改就能直接替换使用。
