多工位轻量化机械臂连接臂结构设计

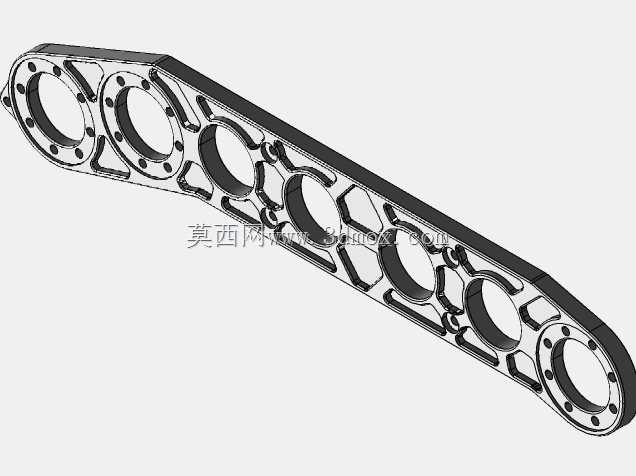

　　这款长条形铰接连接构件，主要应用于多关节工业机械臂的大臂段传动衔接场景，也可适配重载桁架机械手的跨距连接段，承担相邻两个关节模组之间的动力传递、载荷承载与运动轨迹约束作用，在六轴工业机器人、SCARA水平关节机械手的长行程臂体结构中，这类构件是决定臂体整体刚性与动态运动性能的核心零件之一。从结构设计逻辑来看，该构件采用了等强度拓扑优化的镂空设计思路，整体沿长度方向布置了六个同轴度逐级匹配的铰接安装孔位，两端的大直径法兰孔用于对接关节输出端的谐波减速器或者交叉滚子轴承安装座，中间的四个等径孔位一方面是拓扑优化后的减重结构，另一方面可作为臂体内部线缆、气路管线的穿行走线通道，避免机械臂运动过程中管线与外部结构发生剐蹭磨损。

　　构件的截面采用了变厚度的箱型加强筋布局，沿长度方向的主承力筋条厚度根据弯矩分布做了梯度调整，靠近两端铰接位置的筋条厚度更大，对应关节输出端的最大弯矩承载区域，中间段的筋条做了圆弧过渡的镂空挖除，在保证整体抗弯、抗扭截面模量满足额定载荷要求的前提下，尽可能降低构件自身重量，减少机械臂运动过程中的转动惯量，提升关节驱动电机的动态响应速度，降低启停过程中的冲击载荷。在安装边界设计上，两端法兰面的安装孔采用了圆周均布的螺纹孔布局，孔位的节圆直径与主流150Nm、200Nm级关节模组的安装尺寸完全匹配，法兰端面设计有0.02mm精度的定位止口，保证装配时的同轴度误差控制在允许范围内，避免关节运转过程中出现偏载导致的轴承异常磨损。

　　构件的整体外形做了全圆角过渡处理，没有尖锐的棱角结构，一方面避免装配调试过程中对操作人员造成划伤，另一方面也减少臂体高速运动过程中的风阻，在洁净车间应用场景下也不容易积灰，适配电子制造、食品医药等行业的洁净生产要求。从实际使用的工况适配性来看，该结构的抗扭刚性经过校核，在额定120Nm的扭转载荷下，整体扭转变形量小于0.1度，完全满足高速拾放类机械臂的重复定位精度要求，构件的镂空筋条之间预留了传感器安装位，可加装应变片用于臂体载荷的实时监测，适配带力反馈功能的协作机器人应用场景。在装配工艺性上，该构件的所有安装面均设计为一次装夹即可完成加工的平面结构，不需要复杂的多工位二次装夹，可采用铝合金一体铸造成型后做CNC精加工，

　　也可采用高强度铝合金直接五轴铣削加工，加工完成后做硬质阳极氧化表面处理，提升表面硬度与耐磨性能，适应长期往复运动的工况磨损要求。走线通道的孔位边缘均做了倒圆角处理，避免穿线时划伤线缆外皮，所有螺纹孔的底部均设计有排屑孔，避免加工过程中铁屑残留导致装配时螺栓无法拧紧到位。在实际设备选型匹配时，该连接臂可适配跨距在500mm-800mm之间的机械臂臂段，额定承载能力可满足末端负载10kg-20kg的作业要求，对应装配、搬运、上下料等常见的工业自动化作业场景，相比传统的实心矩形截面连接臂，该结构的自重降低了42%，对应的关节驱动电机负载率可降低18%左右，有效提升机械臂的运动速度与续航表现，在移动作业的AGV搭载机械臂场景下，更低的自重也能减少AGV的承载负担，提升整机的移动灵活性。
