三面带孔圆角立方连接基座结构设计

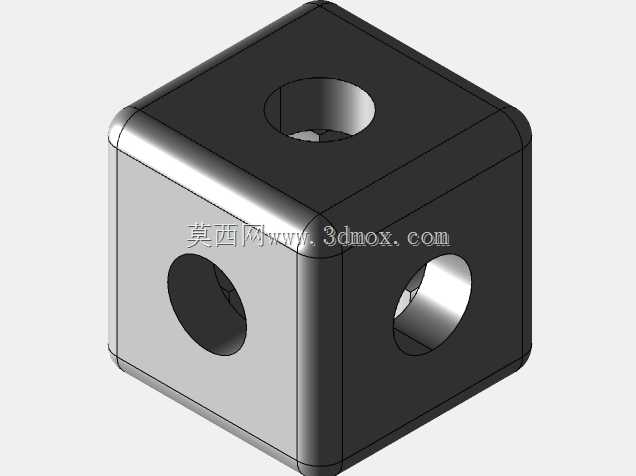

　　在轻型模块化装配、小型实验台架搭建以及桌面级工业构件组合场景里，这类带三面安装孔的立方连接块是非常实用的基础构件，很多做非标小设备、教具框架、可调式工装的工程师在做结构拆分时，都会优先考虑这类标准化的立方连接单元，它能把三个垂直方向的杆件、面板或者功能模块快速拼接成稳定的空间结构，不需要额外做复杂的角件适配，也能减少装配时的对齐工作量。从结构设计逻辑来看，这个立方块的基础轮廓做了等半径圆角处理，不是尖锐的直角棱边，一方面是避免装配和调试过程中尖锐边角划伤操作人员，另一方面在做阳极氧化或者表面喷塑处理时，圆角位置的涂层附着均匀度会比直角边更好，不会出现直角处涂层堆积、厚度不均的问题，同时圆角过渡也能降低立方体棱边的应力集中系数，

　　当连接块承受三个方向的拉压载荷时，棱边位置不会因为应力突变出现开裂或者形变，尤其是用铝合金材质做轻量化加工的时候，这个圆角的设计对整体结构强度的提升作用很明显。三个互相垂直的面上分别加工了同轴的安装孔，孔的位置都设置在每个面的几何中心，这样的布局能保证三个方向安装的杆件轴线会交汇于立方体的几何中心点，装配完成后整个节点的受力是完全对称的，不会出现偏载力矩，不管是搭建正交的框架结构，还是做三个方向的导向轴支撑，都能保证装配后的位置精度，不需要额外做位置补偿。在实际选型使用的时候，要注意这个立方块的外形边界是10mm见方的尺寸，安装孔的深度和孔径需要和配套使用的杆件直径做匹配，装配时三个方向的紧固件锁紧力矩要保持一致，

　　避免单个方向锁紧力过大导致立方块出现微小形变，影响另外两个方向的安装同轴度。这类连接块在实际设备里的用途很广，比如小型3D打印机的框架节点、光学实验平台的小型支架连接、教学用模块化机器人的结构关节、电子设备测试治具的可调支撑座，都能用到这类构件，它的优势在于可以把空间三个垂直方向的连接需求集成在一个很小的单元上，相比传统的角码加螺栓的连接方式，整体节点的体积更小，装配后的累计误差也更低，做轻量化小型设备的时候，能有效降低整体结构的重量和占用空间。设计这类构件的时候，首先要确定三个安装孔的形位公差，尤其是三个孔的轴线垂直度，必须控制在合理的公差范围内，不然装配后会出现杆件歪斜，整个框架的平行度和垂直度达不到设计要求；

　　其次是孔的内壁粗糙度要满足装配要求，如果是用紧定螺钉锁紧的安装方式，孔的内壁不需要过高的粗糙度，但如果是做定位销配合的高精度连接，孔的内壁粗糙度和尺寸公差就要相应提高等级；另外立方体的六个面的平面度也需要控制，保证和相邻构件贴合的时候没有间隙，不会出现连接松动的问题。在做安装边界校核的时候，要注意当三个方向都安装满杆件之后，相邻两个方向的杆件端部不会在立方体内部发生干涉，所以安装孔的深度不能超过立方体边长的一半，避免两个垂直方向的孔在立方体内部打通之后，杆件端部互相碰撞，影响装配到位；同时圆角的半径不能过大，不然会压缩安装孔周边的实体壁厚，导致孔壁的强度不足，锁紧螺栓的时候容易出现孔壁开裂的问题。这类基础连接构件虽然结构看起来简单，但是在模块化装配体系里是非常核心的基础单元，很多快速搭建的非标结构之所以能缩短装配周期，就是靠这类标准化的连接节点来减少现场加工的工作量，设计的时候不需要追求复杂的结构，只要把尺寸精度、形位公差、强度冗余控制到位，就能满足绝大多数轻型装配场景的使用需求。
