模具芯嵌用滑动式插接构件结构设计

　　在注塑模具的嵌件成型工序里，这类芯嵌用插接构件是保障嵌件定位精度、合模动作顺畅的核心辅件，日常多应用在带金属嵌件的接插件、电子结构件注塑生产场景中，直接决定嵌件安装的同轴度与成型后产品的尺寸合格率。从实际使用逻辑来看，该构件承担两个核心功能：一是在合模前作为嵌件的预装承载位，将待注塑的金属芯件精准定位在模腔对应位置，避免合模过程中嵌件偏移、浮起；二是在开模阶段随动抽芯，通过自身的滑动行程避让成型后的产品倒扣结构，保证产品可以顺利顶出脱模，不会出现粘模、倒扣拉裂的问题。

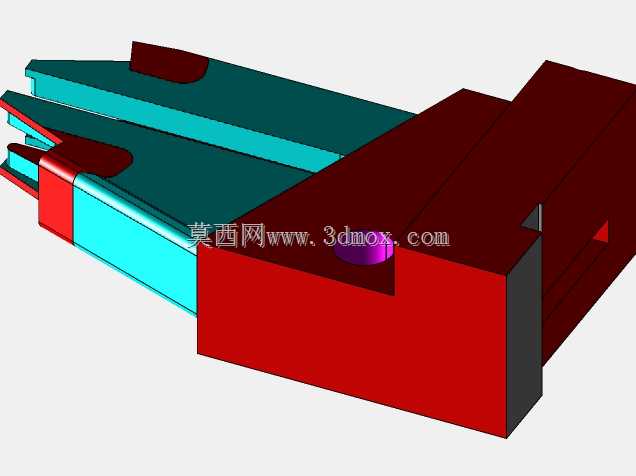

　　设计这类构件时，首先要匹配模具的开模行程与抽芯距离，构件的滑动段长度需要比产品倒扣的最大深度多出3-5mm的安全余量，避免抽芯不到位刮伤产品成型面；插接端的型面完全匹配待安装芯嵌件的外轮廓，配合公差控制在H7/g6的间隙配合区间，既保证嵌件装入时的顺畅度，又不会因为间隙过大导致注塑时胶料溢入配合缝隙，形成飞边影响后续装配。从结构外形来看，构件主体采用阶梯式块体结构，大尺寸的基座段用于和模具的抽芯滑块锁紧固定，基座上预留的沉头安装孔位置经过受力校核，保证锁紧螺丝的受力方向与抽芯动作方向垂直，避免长期往复动作后构件出现松动偏移；前端的插接段做了斜度导向设计，端部导入斜度为15度，既方便人工预装嵌件时快速对位，也能在合模时引导构件精准进入模腔对应配合位，不会出现硬切磕碰损坏模腔的情况。

　　构件上设置的两处弧形凸起限位结构，是为了匹配模架上的阻尼定位槽，在抽芯行程的终点位置形成软定位，避免抽芯到位后构件因为惯性回滑，影响嵌件预装的操作空间；表面的分色区域对应不同的功能段，青蓝色段为滑动配合面，加工时需要做氮化处理提升表面硬度，降低长期往复滑动的磨损量，红色段为固定基座与锁紧接触面，加工时保证平面度在0.02mm以内，保证安装后与滑块基面完全贴合，不会出现装配倾斜。在安装边界上，该构件的基座厚度与模具滑块的安装槽深度完全匹配，安装后构件上表面与滑块基面齐平，不会出现凸起干涉合模面的情况；滑动段的宽度尺寸与模架上的导向槽宽度配合，两侧预留0.01-0.02mm的滑动间隙，表面粗糙度控制在Ra0.8以下，保证滑动动作顺畅无卡滞。

　　实际生产验证中，这类插接构件的滑动面需要定期涂抹高温润滑脂，适配注塑生产时180-220度的模温环境，避免高温下润滑失效出现磨损；插接端的配合型面需要定期检查磨损量，当配合间隙超过0.05mm时需要及时更换构件，避免胶料溢入缝隙形成飞边，增加后续产品的去毛刺工作量。不同于常规的整根式抽芯杆，这种分体式插接构件的磨损部分仅为前端插接段，后期维护时可以单独更换插接块，不需要整体更换抽芯滑块，能够有效降低模具的维护成本，也减少了维修时的拆装工作量，适配多批次、小批量的带嵌件注塑产品生产需求，在电子接插件、汽车小型嵌件注塑模具中应用十分广泛。
