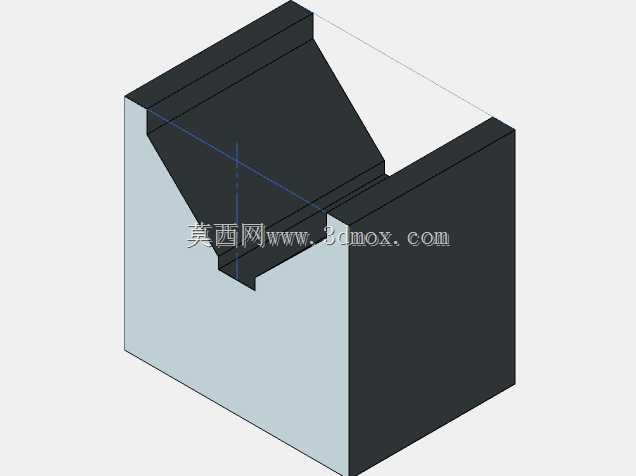

带斜向导槽的方块式定位支撑结构

　　在工装夹具的定位支撑场景里，这类带斜向导槽的方块式结构是小工件定位工序里的常用构件，日常多用于小型冲压件、机加工小件的侧向定位与承托，尤其适配需要斜向导向滑入定位的装配工位，能避免工件硬卡入定位槽时出现的磕碰划伤问题，也能抵消部分工件尺寸公差带来的定位偏差，在小型零件的半自动装配线、台式钻床的工件定位工装、小型焊接工装的侧向限位环节都能见到这类结构的应用。

　　从实际功能来看，这个结构的核心作用分为两部分，下部的实心方块基体承担整体的安装固定与承重作用，上部开设的斜向导槽承担工件的导入与定位作用。斜向导槽的倾斜角度是设计时的核心参数，常规适配小型金属冲压件的导入角度设置在45度到60度区间，角度过小会导致工件滑入速度过快产生定位冲击，角度过大则会失去导向顺滑的优势，和直槽定位的体验没有明显差异。槽体的宽度尺寸需要匹配对应工件的定位边厚度，单边预留0.1到0.2mm的间隙，既保证工件能顺畅滑入，又不会因为间隙过大导致定位精度超差，一般这类小型定位块的槽深设置在基体总高度的三分之一到二分之一区间，过深会削弱基体的整体结构强度，过浅则无法提供足够的定位支撑面，容易出现工件定位后翘起的问题。

　　设计这类结构的时候，首先要确定安装边界，基体的底面为安装基准面，需要保证平面度在0.02mm以内，避免安装后整体出现倾斜导致定位面偏移，基体的两个相邻垂直侧面可以作为安装时的找正基准，和工装基板的定位靠面贴合，能快速完成安装找正，不需要额外做复杂的调平工序。槽体的两个导向斜面需要做0.5mm的倒角处理，去除机加工产生的锐边毛刺，一方面避免工件滑入时被锐边刮伤表面，另一方面也能减少工人操作时被锐边割伤的安全隐患。基体的边角位置统一做R1到R2的圆角过渡，降低应力集中系数，即便工装受到反复的工件冲击载荷，也不会从边角位置出现开裂变形的问题。

　　从结构强度角度考虑，这类定位块如果用于金属工件的定位，一般选用45号钢作为毛坯材料，加工完成后做调质处理，硬度达到HB220到250区间，保证足够的抗冲击性能与耐磨性，槽体的导向面可以根据使用频率做局部高频淬火，硬度提升到HRC40到45，延长工装的使用寿命，减少频繁更换定位块的维护成本。如果是用于非金属工件比如塑料件、亚克力件的定位，也可以选用POM或者尼龙材料加工，避免刮伤工件的装饰面，不过这类非金属材质的定位块需要适当增加基体的壁厚，抵消材料本身刚性不足的问题，避免长期受压出现形变导致定位精度下降。

　　实际安装使用时，这类定位块一般通过内六角圆柱头螺钉固定在工装基板上，基体上预留的沉头孔位置需要避开槽体的受力区域，沉头孔的深度要保证螺钉安装后头部完全沉入基体内部，不会突出基准面影响安装平整度，两个安装孔的间距设置在基体长度的三分之二位置，保证固定后受力均匀，不会出现长期受载后一端翘起的问题。如果需要调整定位位置，也可以将沉头孔设计成长条孔形式，支持一定范围内的位置微调，适配同系列不同尺寸工件的定位需求，不需要重新加工更换定位块，提升工装的通用适配性。

　　在三维建模过程中，这类结构需要重点关注槽体斜面与基体基准面的角度公差，一般角度公差控制在正负0.5度以内，避免斜面角度偏差导致工件滑入后出现卡滞或者定位间隙过大的问题，槽体的宽度尺寸公差按照IT7级精度设置，适配常规机加工零件的定位精度要求。建模时需要提前预留加工余量，尤其是斜面的精加工余量，避免铣削加工时因为刀具让刀导致斜面尺寸超差，同时要在工程图中标注清楚基准面与槽体的形位公差，包括槽体导向面相对于安装底面的平行度、相对于侧面找正基准的垂直度，保证加工完成后的构件能满足实际使用的精度要求。
