带定位法兰阶梯式传动偏心轴结构

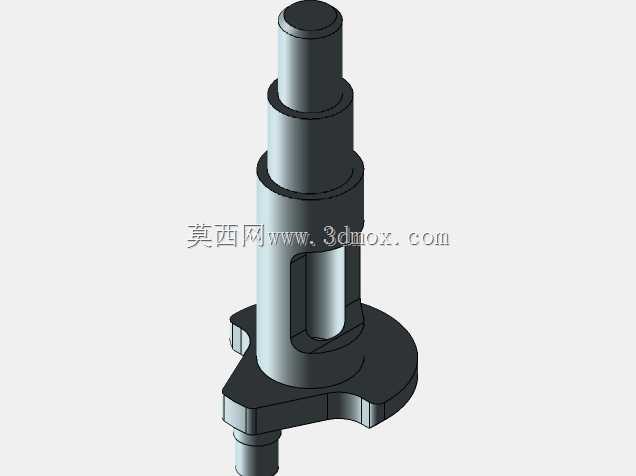

　　这类带定位法兰的阶梯偏心轴，在小型内燃机、往复式泵体、紧凑型曲柄传动机构中应用十分广泛，核心作用是将旋转运动转化为指定行程的往复直线运动，或是在偏心轮机构中承担扭矩传递与运动轨迹约束的功能。从结构设计来看，整根轴采用多阶梯变径设计，最顶端的细轴段是轴承安装位，直径公差通常取k6级过渡配合，用来装配深沟球轴承或者滚针轴承，为轴的高速回转提供径向支撑，该段轴端做了小尺寸倒角，避免压装轴承时刮伤轴承内圈的密封件与配合面。往下的第二阶轴径略粗，是轴向定位的贴合面，装配时会顶住轴承内圈端面，配合轴用挡圈实现轴承的轴向锁止，防止轴在高速回转时出现轴向窜动，影响传动精度。中间段的偏心圆柱是整根轴的核心功能区，偏心距根据实际需要的往复行程确定，

　　这个部位通常会装配连杆衬套，工作过程中偏心段随主轴回转，带动连杆做规律的往复运动，该段的表面粗糙度要求控制在Ra1.6以内，减少衬套转动过程中的摩擦损耗，延长易损件的更换周期。偏心段下方的一体式法兰盘是安装定位的关键结构，法兰上预留了两个对称的定位缺口，装配时可以卡在机座的对应定位凸台上，既可以传递大扭矩工况下的反作用力，避免轴受载后出现跟转问题，也能快速确定轴的周向安装相位，保证偏心行程的初始位置符合装配要求，法兰的下端面是机座贴合面，平面度公差控制在0.02mm以内，保证装配后轴的回转中心线与机座安装孔的同轴度，减少运转过程中的偏磨问题。法兰下方延伸出的短轴段是动力输入端，通常用来装配同步带轮、齿轮或者联轴器，

　　和驱动电机的输出端连接，该段会加工键槽来传递扭矩，键槽的对称度公差需要严格控制，避免装配后传动件出现偏载，加剧轴的疲劳磨损。设计这类轴的时候，首先要根据传递的额定扭矩核算各段轴径的抗弯、抗扭强度，尤其是偏心段与主轴过渡的位置，是应力集中的高发区，通常会做R2以上的圆角过渡，避免长期交变载荷下出现疲劳断裂。选材上一般选用40Cr调质处理，毛坯采用模锻工艺成型，保证金属纤维流线沿轴的轮廓分布，提升整体的结构强度，加工过程中需要先加工两端的中心孔作为定位基准，粗车各段外圆后进行调质处理，硬度控制在220-250HBW，之后再精车各段尺寸、铣削法兰定位缺口与键槽，最后对偏心段与轴承安装位进行高频淬火处理，表面硬度达到HRC45-50，

　　提升耐磨性能。安装边界方面，整根轴的轴向安装尺寸以法兰下端面为基准，顶端轴承位到法兰面的距离需要匹配机座轴承孔的深度，预留0.1-0.2mm的轴向间隙，避免热胀冷缩导致轴出现卡滞；法兰的外径尺寸要和机座的安装沉孔匹配，定位缺口的尺寸公差取H8级，保证装配时可以顺利卡入定位凸台，不会出现过松或者装不进去的问题；输入端的轴伸长度要匹配传动件的轮毂宽度，键槽的深度要符合平键的国家标准，保证键装配后顶面与轮毂键槽留有0.1mm左右的间隙。实际应用场景中，这类轴常见于小型空压机、家用缝纫机的驱动机构、微型内燃机的曲柄组、计量泵的传动单元，相比分体式的偏心轮结构，一体式阶梯轴带法兰的设计减少了装配零件数量，降低了累积装配误差，同时整体刚性更好，能适应更高转速的传动工况，维护时只需要定期更换轴承与连杆衬套即可，不需要对轴本身进行频繁调整。需要注意的是，加工过程中偏心段的偏心距公差需要严格控制在±0.02mm以内，否则会导致往复行程出现偏差，引发机构运动卡滞、振动噪音过大等问题，法兰定位缺口的相位角度也要和偏心方向保持固定的角度关系，否则装配后会导致机构的运动相位错乱，无法实现设计的运动轨迹。
