双内螺纹侧置齿形连接铰接支座结构

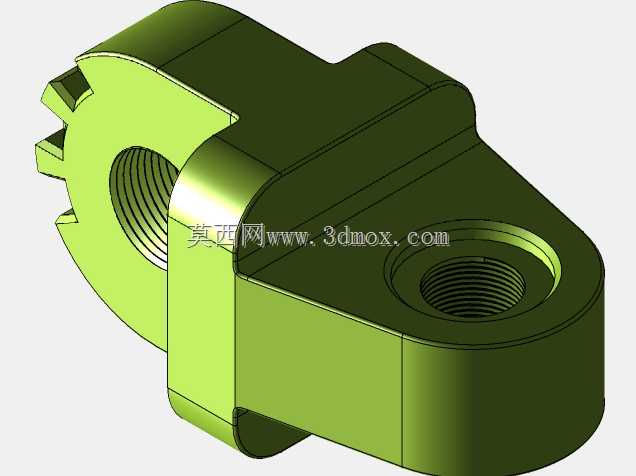

　　该零件属于机械系统中常用的铰接式连接支座，主要应用在需要实现小角度摆动、同时传递轴向与径向载荷的装配场景中，常见于轻工自动化设备的连杆传动端、小型工程机械的操纵机构铰接点、非标工装的可调定位模块等位置，承担两个部件之间的枢接定位与载荷传递作用，既可以作为螺纹紧固件的安装基座，也能通过侧部的齿形结构实现周向防转与档位卡合定位。从结构设计逻辑来看，零件采用一体化铸锻坯料加工成型的思路，整体分为两个功能区段：左侧带外齿的凸台区段与右侧带沉台的厚壁连接区段，两个区段通过圆弧过渡的连接筋整合为整体，避免直角应力集中，提升交变载荷下的结构强度。左侧凸台中心加工有贯通内螺纹孔，侧部外齿为渐开线短齿结构，齿高较低，主要作用不是传递大扭矩，

　　而是在装配时与配对齿槽卡合，实现安装角度的档位调节，同时防止支座在受载后发生周向转动，这类齿形防转结构相比平键防转，能实现多档位的角度调整，适配不同安装角度的装配需求，在可调式连杆机构中能大幅降低装配调试的难度。右侧厚壁区段同样加工有同轴度要求较高的内螺纹孔，孔口设置有环形沉台，沉台的作用是容纳配对螺栓的头部或者垫圈，保证螺纹连接时紧固件端面与支座端面贴合紧密，避免因螺纹孔口倒角不足导致的紧固件偏斜，同时厚壁结构的设计能保证内螺纹的有效啮合长度足够，即使在承受振动载荷的工况下，也能避免螺纹滑牙、连接松脱的问题。两个内螺纹孔的轴线呈空间垂直布局，分别对应两个不同方向的连接件安装需求，这种垂直双螺纹孔的布局，

　　能让支座同时连接两个呈垂直布置的传动杆件，实现两个方向的载荷传递，相比单孔铰接座，减少了中间转接零件的数量，让整体传动结构更紧凑。从安装边界来看，零件左侧齿形凸台的外径小于右侧连接区段的外轮廓尺寸，装配时左侧凸台可嵌入配对构件的安装槽内，齿形与槽内齿圈卡合后，右侧区段的端面与安装基准面贴合，通过右侧螺纹孔拧入紧固件实现轴向压紧，左侧螺纹孔则用于连接沿凸台轴线方向的杆件，整个零件的外轮廓所有棱边都做了R0.5-R1的圆角处理，既避免加工后锐边割手，也能降低热处理或者受载时的棱边应力开裂风险。在实际选型应用中，这类铰接支座适合载荷不大但需要频繁调整安装角度的铰接点位，比如自动化生产线的挡料机构摆臂支点、包装设备的导向杆调节座、

　　小型农业机械的操纵杆连接座等场景，设计时两个内螺纹孔的螺纹精度选用6H级，能适配常用的普通粗牙螺纹紧固件，齿形部分的公差按照IT9级加工，保证卡合时既能顺利嵌入齿槽，又不会出现过大的周向间隙导致传动冲击。零件的壁厚设计经过载荷校核，最薄处的壁厚不小于螺纹大径的0.8倍，保证在承受额定轴向拉力时，壁部不会出现胀裂变形，两个螺纹孔之间的实体间隔距离大于1.5倍螺纹大径，避免两个螺纹孔的应力区重叠，降低孔间开裂的风险。外轮廓的圆弧过渡面采用大曲率半径设计，在三维建模时通过扫掠与布尔运算实现光滑过渡，避免出现加工死角，适配普通三轴数控铣床的加工工艺，不需要多面转台即可完成大部分外形的加工，降低零件的制造成本。
