带吊挂耳结构法兰式连接基座

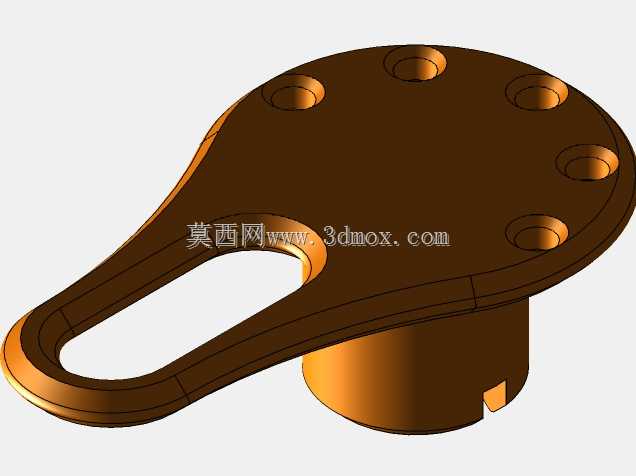

　　这款带一体式吊挂耳的法兰连接基座，在中小载荷的机电设备安装、管线吊挂固定场景中应用十分广泛，日常能在小型泵站管路固定、轻型设备机架吊装、车间工位辅助挂装结构里见到它的身影。从结构功能来看，它的下半段柱形插接段是核心定位结构，设计时预留了单侧定位缺口，插入对应安装孔位后可以直接限制周向转动，不需要额外加装防转销，装配时能省去一道对位工序，柱段的外径公差按h7级精度控制，和常规安装基座的孔位过渡配合即可，既不会出现装配卡滞，也不会因为间隙过大产生运行晃动。上部的法兰盘是主要的承载受力面，盘面上均匀分布了六个沉头安装孔，沉孔深度刚好能容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出法兰盘面，不会和上方挂载的部件产生结构干涉，

　　六个孔的分度圆直径经过载荷校核，在承受垂直方向静载荷时，每个螺钉的受力均匀，不会出现单侧螺钉过载断裂的问题。从法兰盘一侧延伸出的长条形吊挂耳是这个零件的特色结构，耳片上开有长圆形的穿装孔，既可以穿入螺栓作为辅助吊挂点，也可以穿入钢丝、拉杆作为牵拉固定点，耳片和法兰盘的衔接位置做了大圆弧过渡，没有尖锐的应力集中棱角，在承受斜向牵拉载荷时，应力会顺着圆弧面均匀分散到法兰盘主体，不会在衔接位置出现应力断裂。设计这款零件的时候，首先是确定安装边界：柱形插接段的长度要匹配常规安装座的板厚，不能过长导致插入后顶到下方结构，也不能过短导致定位不足；法兰盘的外径比六个安装孔的分度圆大出足够的边缘宽度，

　　保证螺钉拧紧时法兰边缘不会因为压应力过大出现崩边；吊挂耳的长度根据常用的挂装间距设定，长圆孔的长度预留了一定的安装调节余量，现场装配时如果孔位有小范围偏差，不需要重新扩孔就能顺利穿装紧固件。从实际使用的角度看，这个零件的结构没有多余的冗余设计，所有曲面和棱角都做了适配加工的工艺处理，不管是采用机加工方式直接切削制作，还是用于3D打印做功能验证样件，都不需要额外添加支撑结构，打印或者加工的成品率很高。在载荷适配方面，法兰盘面的平面度控制在0.1mm以内，和安装面贴合时不会出现缝隙，紧固后能保证足够的连接刚性，吊挂耳的厚度和法兰盘保持一致，垂直吊挂时能承受和法兰主体同等级的载荷，斜向牵拉时的抗剪切能力也能满足轻型设备的固定需求，不会出现耳片变形的问题。日常选型时，只要确认柱段的插接直径、法兰安装孔的分度圆尺寸和现场安装位匹配，就可以直接替换同类型的连接基座，不需要额外修改周边的配套结构，适配性很强。
