3D打印金属喷嘴结构设计方案

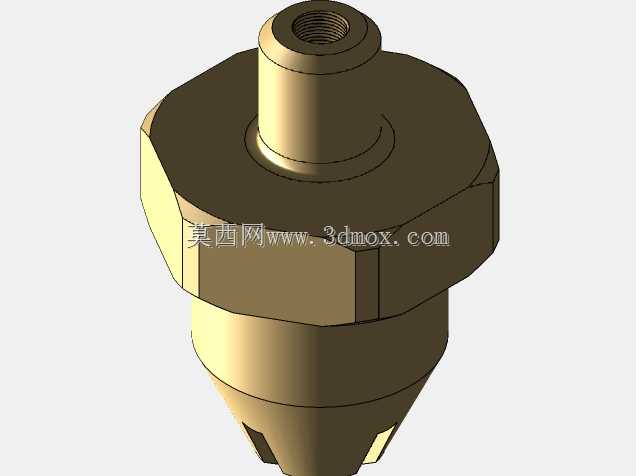

　　在熔融沉积成型3D打印设备的挤出系统中，喷嘴是直接决定成型精度与出料稳定性的核心终端零件，日常作业中需要长期承受200-400摄氏度的高温熔融耗材冲刷，同时还要配合挤出机构的进给压力完成耗材的精准塑化挤出，因此其结构设计的合理性直接影响打印成品的层间结合力、轮廓精度以及长时间连续作业的可靠性。这款喷嘴的整体结构采用三段式同轴设计，上部设置标准内螺纹接口，可直接与挤出机的喉管部件实现密封连接，螺纹规格适配市面主流的远程、近程挤出机构，安装时无需额外加工转接件，拧紧后即可保证熔融耗材的流道完全密封，避免出现漏料、溢料的问题。中部采用外六角结构设计，该结构并非单纯的外形装饰，而是为安装扳手提供受力卡位，

　　日常更换维护时可以使用普通开口扳手或者活动扳手完成拧紧与拆卸操作，无需定制专用工装，六角对边尺寸经过优化，既保证了扳手卡位时的受力强度，不会因为拧紧力矩过大出现棱角崩损，又控制了整体径向尺寸，避免喷嘴与打印平台周边的调平结构、风冷管路发生运动干涉。下部为锥形收窄结构，锥角经过反复流道仿真验证，能够让熔融耗材从上部大直径流道平稳过渡到末端的出料小孔，减少流道内的耗材残留死角，避免不同颜色耗材切换时出现长时间的混色问题，同时锥形外壁可以为末端的耗材冷却风道留出足够的出风空间，让冷却气流能够直接吹到刚挤出的耗材丝上，加快耗材固化速度，减少悬垂结构打印时的拉丝、塌边缺陷。从安装边界来看，这款喷嘴的总长度控制在常规挤出头的适配范围内，

　　安装后末端到加热块下端面的距离符合通用3D打印机的安装尺寸要求，更换后不需要重新调整Z轴零点的限位位置，也不会出现喷嘴刮蹭打印平台的问题。流道内壁采用光滑过渡设计，没有台阶、锐角等容易造成耗材滞留的结构，对于PLA、ABS、PETG等常用熔融耗材都有很好的适配性，能够减少耗材在流道内的热降解残留，降低堵头故障的发生概率。在实际打印作业场景中，这类喷嘴需要配合加热块、温度传感器完成温度控制，上部的螺纹连接部位需要做耐高温密封处理，避免熔融耗材从螺纹缝隙渗出，六角结构的厚度经过强度校核，在250摄氏度的工作温度下，承受常规安装力矩时不会发生变形、开裂，能够满足日常频繁更换耗材、调整喷嘴的维护需求。锥形末端的出料口端面做了平面度处理，

　　打印第一层耗材时能够保证出料丝与打印平台均匀接触，提升第一层的附着效果，减少翘边、第一层不粘平台的常见问题。设计过程中充分考虑了不同3D打印设备的通用性，整体外形尺寸没有做特殊的异形结构，除了适配常规的桌面级FDM3D打印机之外，也可以在部分工业级熔融沉积成型设备上使用，只需要匹配对应规格的连接螺纹即可完成替换。结构上没有复杂的异形曲面，采用常规的车削、铣削工艺即可完成加工，加工成本较低，适合批量生产作为设备的易损替换件，日常使用中如果出现出料口磨损、堵头无法疏通的情况，可以快速完成更换，减少设备停机维护的时间。
