双托臂立式支撑固定构件结构设计

　　该立式双托臂支撑构件，多用于工业生产场景中需要分层承托、侧向定位的工位布局，常见于轻型物料输送线旁的导向承托、工装夹具的立式安装基座、小型设备的侧边挂载支撑等场景，区别于常规的平板式安装支架，其双托臂分层的结构形式，可在单立柱的安装空间内实现两个不同高度的承托点位，大幅缩减安装占用的横向空间，适合设备排布紧凑的生产线内部使用。从功能特性来看，构件主体为等截面立式柱体，柱体沿长度方向设置有贯通式安装槽与底部定位孔，可适配不同高度的安装调节需求，安装时可通过螺栓穿过柱体上的预留孔位，将整体构件固定在设备框架或者墙面基准面上，柱体与安装面的贴合面做了平面度处理，保证安装后柱体的垂直度公差控制在合理范围内，避免托臂承力后出现偏载倾斜。

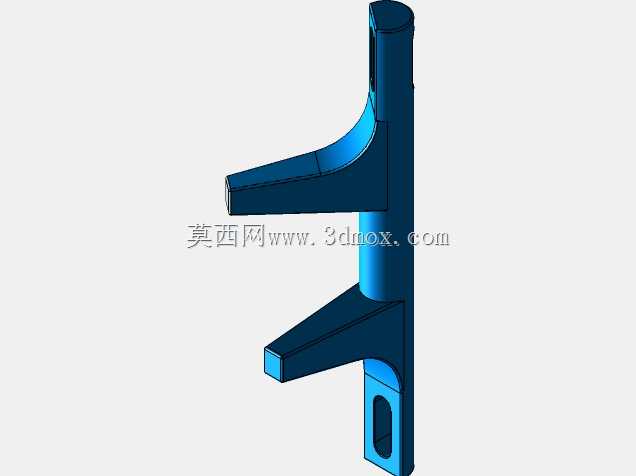

　　两个托臂沿柱体轴向错位分布，托臂与柱体的连接位置设置有三角形加强筋结构，筋板从托臂下表面延伸至柱体外壁，可有效分散托臂承载时产生的弯曲应力，避免托臂根部出现应力集中导致的断裂变形，托臂的承载端面做了平面铣削处理，保证被支撑物件放置时的接触面积均匀，不会出现局部点接触导致的压损或者滑移。从设计思路层面，该构件在建模阶段优先考虑了一体成型的加工可行性，若采用金属机加工方式，可直接选用方型棒料通过铣削加工完成整体结构，减少后续的焊接装配工序，避免焊接变形带来的尺寸误差；若采用非金属3D打印制作，可直接通过熔融沉积成型工艺一体打印完成，无需额外添加支撑结构，打印时可将柱体竖直放置，托臂沿水平方向延伸，层间结合力可满足常规轻型承载的强度需求。

　　外形尺寸方面，柱体总长度根据常规安装场景设置为适配多数小型工装的安装高度，托臂的伸出长度控制在避免过长导致悬臂弯矩过大的范围内，托臂端面的宽度可适配常规尺寸的安装板、小型工件的承托需求，柱体上的安装槽宽度适配通用规格的内六角螺栓，可实现上下位置的无级调节，满足不同安装高度的使用需求。安装边界上，该构件安装时需要保证固定基准面的平面度不低于对应等级，固定螺栓的预紧力需要控制在合理区间，避免柱体被压变形，托臂承载时的载荷重心需要尽量靠近柱体轴线位置，减少悬臂产生的附加弯矩，当需要承载较重物件时，可在柱体背部增加辅助支撑角码，进一步提升整体结构的稳定性。构件的边角位置均做了圆角过渡处理，避免安装使用过程中尖锐边角造成的磕碰损伤，

　　托臂端部的倒角处理也方便被支撑物件的对位安装，减少安装时的卡位问题。柱体下端的开孔可用于安装定位销，在需要高精度定位的使用场景下，可通过定位销与基准面的销孔配合，保证构件安装位置的重复定位精度，适合需要频繁拆装的工装工位使用。
