带安装孔凸缘式中空法兰连接座

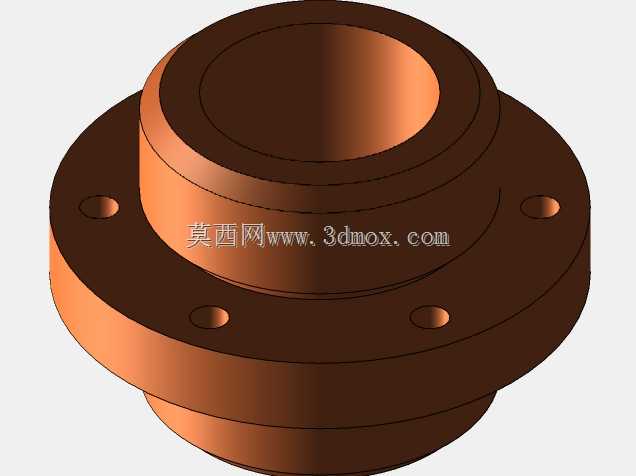

　　这款带安装孔的凸缘式中空法兰连接座，是流体管路、传动轴系对接场景里极为常用的静密封连接构件，日常在低压给排水管路、小型气动设备的气路排布、轻型输送设备的轴端定位环节都能见到它的身影。不同于平焊法兰的薄型盘体结构，这款零件采用了双侧凸台的结构设计，中间段为等直径的中空通孔，通孔内壁做了统一的粗糙度控制，既可以作为流体介质的过流通道，也能穿入光轴实现径向定位，避免轴系运转过程中出现径向窜动。

　　从结构设计逻辑来看，法兰盘上均匀分布的四个沉头安装孔，是按照圆周等夹角排布的，孔位的位置度公差控制在0.1mm以内，安装时可以直接穿入内六角圆柱头螺钉，和对接端的螺纹孔锁紧固定，沉孔的深度刚好可以容纳螺钉头部，保证安装后法兰盘的外端面没有凸起结构，不会和周边的防护钣金、管线支架产生干涉。两侧的凸台高度经过匹配计算，一侧凸台可以嵌入对接管路的止口内部，实现安装时的快速定位，不需要反复调整对接同轴度，另一侧凸台则可以和密封垫圈的内圈贴合，避免垫圈受压后向内移位堵塞过流通道。

　　实际选型使用时，需要重点关注几个安装边界尺寸：首先是中空通孔的内径，这个尺寸直接决定了最大过流流量或者可穿入轴的直径，选型时要预留10%左右的余量，避免介质带杂质时出现堵塞，或者轴径公差偏上限时无法穿入；其次是法兰盘的外圆直径，这个尺寸决定了安装时所需的最小操作空间，在紧凑布局的设备内部，要保证法兰盘外侧预留至少15mm的扳手操作空间，方便螺钉的锁紧与后期维护拆卸；再者是两侧凸台的外径，这个尺寸要和对接端的止口内径做间隙配合，配合间隙控制在0.05-0.1mm之间，既保证安装时可以顺利嵌入，又不会因为间隙过大导致对接后出现同轴度偏差。

　　在功能特性上，这款连接座的盘体和凸台采用一体化结构设计，没有焊接拼接缝，避免了焊接位置容易出现的应力集中、渗漏风险，整体结构强度更高，可以承受1.6MPa以内的静态工作压力，满足大部分常规工业场景的使用需求。零件的所有棱边都做了0.5mm的倒角处理，既可以去除加工过程中产生的毛刺，避免安装时划伤操作人员的手部，也能在安装密封垫圈时起到导向作用，不会割伤橡胶垫圈的表面，保证密封效果的稳定性。

　　针对不同的使用场景，这款连接座可以匹配不同材质的密封件，走水介质时搭配丁腈橡胶垫圈即可满足密封要求，走低压高温气体时可以更换为氟橡胶垫圈，若用于轻度腐蚀介质的管路对接，还可以在零件表面做阳极氧化或者喷塑处理，提升整体的耐腐蚀性能。安装过程中要注意四个安装螺钉的锁紧力矩要保持均匀，按照对角顺序逐步锁紧，避免单侧力矩过大导致法兰盘倾斜，出现密封面渗漏的问题，不要一次性将单个螺钉锁到额定力矩，否则容易导致盘体受力不均产生微变形，长期使用后会出现连接松动的隐患。

　　在三维建模过程中，这类零件的建模逻辑优先以旋转特征为基础，先绘制过中心轴的半截面轮廓，旋转生成整体的基体结构，之后再通过拉伸切除特征生成四个均匀分布的安装沉孔，最后对所有棱边做倒角处理，建模时要重点保证安装孔的圆周等分精度，以及凸台和通孔的同轴度要求，这些形位公差直接影响后续零件加工完成后的实际装配效果，若建模时孔位位置出现偏差，加工出来的零件就无法和对接端顺利装配，需要二次返修甚至直接报废。
