带方法兰连接90度弯管接头结构

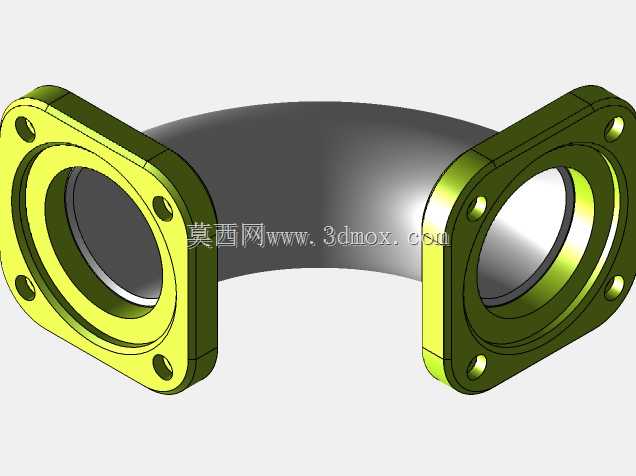

　　在流体输送管路系统的布局设计中，受设备安装空间、管路走向排布的限制，经常需要用到转向类管路连接件，这款带方法兰的90度弯管结构，就是针对中低压流体管路直角转向需求设计的刚性连接部件，常见于液压泵站管路排布、工业冷却循环水系统、低压气动输送回路、小型化工介质输送管路等场景，相比螺纹连接的弯头，法兰连接的形式在需要频繁拆装维护的管路段、或者管径偏大的管路应用中，密封可靠性更高，拆装操作也更便捷，不需要转动整段管路就能完成对接与拆卸。从结构设计逻辑来看，这款弯管采用两端对称的方形法兰对接结构，弯管主体为等通径90度圆弧过渡结构，圆弧段的曲率半径按照管路通径的1.5倍设计，这个曲率取值是工程中兼顾转向空间占用和流体阻力的常用值，

　　曲率过小会导致流体转向时局部阻力陡增，容易在弯管内侧形成涡流区，长期输送含杂质介质时会加剧内壁冲蚀磨损，曲率过大则会占用过多安装空间，不利于紧凑布局的设备内部管路排布。两端的方形法兰采用一体化成型结构，和弯管主体衔接处做了圆角过渡处理，避免直角衔接带来的应力集中问题，法兰上的四个安装孔采用对称分布设计，每个法兰的四个孔位分别对应方形法兰的四个角区域，安装时可以适配四个方向的螺栓穿装需求，降低现场安装时的对位难度，法兰的密封面采用平面密封结构，适配橡胶平垫、金属缠绕垫等常见的法兰密封垫片，密封面的平面度公差按照管路密封的常规要求控制，保证压紧后垫片受力均匀，不会出现局部渗漏的问题。从安装边界尺寸来看，两端法兰的外轮廓尺寸一致，

　　法兰厚度根据管路承压等级做了对应匹配，螺栓孔的孔径适配常用的外六角连接螺栓，安装时需要保证对接法兰的密封面平行度偏差在允许范围内，螺栓按照对角顺序分次压紧，避免单侧受力过大导致法兰变形或者密封垫压偏。弯管主体的壁厚根据输送介质的压力等级做了对应设计，内壁做光滑过渡处理，减少流体输送时的沿程阻力，同时避免内壁出现台阶、毛刺等缺陷，防止输送含颗粒介质时出现挂壁、堵塞的问题。在实际选型应用中，这款弯管接头可以直接对接同通径的方法兰管路端口，不需要额外加装转接头，在一些紧凑型的设备内部管路布局中，方形法兰相比圆形法兰占用的安装空间更小，在靠近设备壁板、机架型材的位置安装时，方形法兰的直边可以更好地贴合安装基准面，方便做管路的固定支撑。

　　设计建模过程中，法兰和弯管的衔接位置做了加厚处理，因为这个位置是管路受力的薄弱点，管路内部带压时，弯管段会受到介质的推力作用，衔接位置的应力水平比直管段高，加厚处理可以提升结构强度，避免长期承压使用出现变形开裂的问题。另外法兰上的安装孔做了轻微的倒角处理，一方面去除孔位的加工毛刺，另一方面方便螺栓穿装时的导向，降低现场安装的对位难度，密封面的边缘也做了小倒角，避免安装时刮伤密封垫片，影响密封效果。在不同的应用场景中，这款弯管可以根据输送介质的特性选择对应的材质，比如普通水循环场景可以用普通碳钢做表面防锈处理，腐蚀类介质输送可以选用不锈钢或者工程塑料材质，气动系统应用可以选用铝合金材质降低整体重量。
