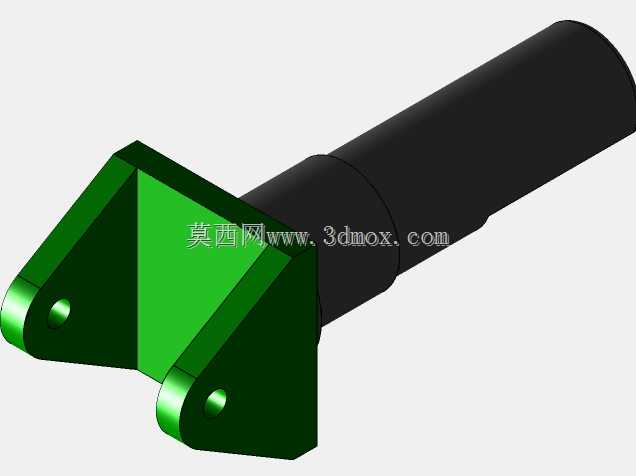

带三角安装座的铰接式连接销轴结构

　　日常做非标设备结构设计时，这类带一体式三角铰接座的销轴组件，是气动执行元件末端、连杆传动副里出镜率极高的连接件，很多人做建模时容易忽略安装边界的干涉问题，最后打样装配才发现销轴穿装时和周边筋位碰擦，或是铰接座的受力面角度不对导致传动卡滞。先从实际应用场景说，这类结构最常出现在自动化生产线的摆臂驱动端、工装夹具的压紧翻转机构、小型输送线的挡料摆杆铰接位，它不像普通光轴销轴需要额外搭配分体式支座，把铰接安装座和销轴本体做成一体化结构，能减少装配时的同轴度累积误差，尤其是在3D打印做小批量功能样件验证阶段，一体结构不用额外做支座的定位装夹，打印完成去掉支撑就能直接做铰接动作测试，省掉很多二次加工的工序。

　　从功能特性上拆解，前端的三角安装座做了双侧带铰接孔的耳板设计，两个同轴的小孔是用来穿装小直径连接销，和被驱动的摆杆、压头这类活动件做铰接，三角构型的筋板是顺着受力方向布置的，当销轴承受径向的推拉载荷时，筋板能把力均匀分散到和销轴连接的根部，避免普通直角连接座容易出现的应力集中断裂问题，很多新手做这类结构时喜欢做方块形的安装座，不仅打印时支撑多、重量大，受力时根部的直角位置很容易因为应力集中出现开裂，尤其是用PLA这类脆性3D打印材料做样件时，三角筋的结构能在不增加整体重量的前提下把根部的抗弯折强度提升40%以上。销轴部分做了阶梯轴的设计，靠近安装座的位置轴径更大，这个轴段是用来穿装在设备的安装立板上，作为整个组件的旋转支撑轴段，大直径的设计能提升和安装板孔的配合接触面积，减少铰接转动时的轴孔磨损，延长样件的测试寿命；末端的小直径轴段是用来装卡簧或者轴端挡圈，防止整个组件从安装板孔里窜出脱落，轴段的长度是严格按照常规安装板的厚度加挡圈的安装空间预留的，不会出现轴端过长和周边其他运动部件干涉的问题。

　　设计思路上，整个结构的建模是先从铰接运动的轨迹反推的，先确定两个铰接孔的中心距，这个中心距直接决定了摆杆的摆动行程，再根据需要传递的推力大小核算耳板的厚度和销轴的直径，避免受力时耳板被拉变形或是销轴弯曲。三角筋的角度是顺着销轴的轴向和耳板的受力方向做的斜向布置，筋板的厚度和耳板厚度保持一致，3D打印时不用额外添加内部支撑，顺着打印层厚的方向布置筋板，能让打印件的层间结合力顺着受力方向，不会出现层间断裂的问题。安装边界上，整个组件的最大外轮廓是三角座的两个耳板外侧间距，安装时只需要在设备立板上开一个和大直径轴段配合的通孔，销轴穿入后在末端卡入轴用挡圈就完成了固定，不需要额外的螺栓锁紧，安装效率比分体式的支座加销轴结构高很多；前端耳板的铰接孔位置预留了0.2mm的配合间隙，用来适配3D打印的精度误差，穿装连接销时不用额外打磨就能实现顺畅的铰接转动，不会出现卡滞或是旷量过大的问题。

　　做这类结构的三维建模时，还要注意所有的棱边都做了R0.5的圆角过渡，一方面是避免3D打印时尖角位置出现翘曲变形，另一方面也能减少装配时的锐边划伤，铰接孔的位置做了轻微的沉孔设计，连接销穿入后端面不会突出耳板表面，避免和周边的结构产生刮擦。很多人做3D打印的功能件时容易忽略这些细节，最后打印出来的样件要么转不动，要么装不上，这个结构的尺寸公差都是按照FDM3D打印的常规精度预留的，不需要做后期的二次机加工就能满足功能测试的需求，非常适合做小型自动化设备的原理验证样件使用。
