多孔弧形连接支架结构设计

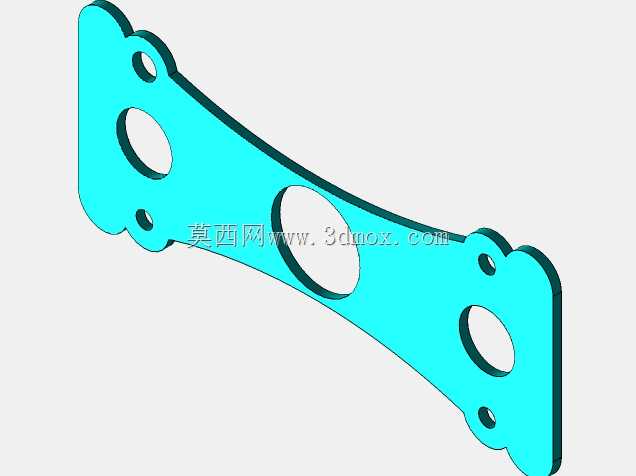

　　这款弧形多孔连接支架，在轻量化机械装配、小型设备机架搭建、非标自动化辅件安装场景中有着较高的适配性，日常做小型工装治具的侧向支撑、桌面级设备的跨距连接、3D打印定制化机架的受力构件时，这类结构的零件往往能兼顾减重与安装灵活性的需求。从结构功能来看，零件整体采用长条形弧形轮廓，主体做了大尺寸的镂空减重设计，三个大直径通孔沿零件长度方向均匀排布，在不破坏整体受力路径的前提下，大幅降低了零件自身重量，同时也能为穿线、流体管路排布预留出充足的穿越空间，避免装配时额外做走线支架的冗余设计。零件两端的安装位做了花边式的轮廓处理，每个安装端都分布了两个小直径的安装定位孔，孔位的位置经过受力校核，安装时可以通过螺栓穿过小孔完成两端的固定，小尺寸孔位适配常用的M3、M4规格紧固件，不需要额外加工沉孔就能实现平整的贴合安装，安装面与零件主体做了垂直折弯处理，保证安装后支架的受力方向与安装面垂直，减少螺栓受到的剪切力，提升长期使用的连接可靠性。

　　从设计思路层面来说，这类支架的弧形轮廓并非单纯的造型设计，而是根据实际安装空间的避让需求做的适配，当两个安装面之间存在弧形的设备外壳、转动部件的运动轨迹时，直条形的支架会产生干涉，而内凹或者外凸的弧形轮廓可以完美避开运动部件的行程范围，同时保证连接的跨距满足设计要求。设计时首先确定两端安装面的相对位置与安装孔的中心距，再根据需要避让的空间轮廓绘制主体的弧形边线，之后在主体受力较小的区域开设大尺寸减重孔，减重孔的边缘做了圆角过渡，避免应力集中导致零件在受交变载荷时出现开裂问题，零件的整体厚度根据预期承载的载荷做了匹配，常规轻型承载场景下3-5mm的厚度即可满足使用需求，如果需要承载更大重量，可以适当增加厚度同时调整安装孔的数量与直径。

　　在安装边界方面，这款支架的两端安装面为平面结构，要求被连接的两个安装基面的平面度公差控制在0.1mm以内，避免安装时零件产生强制变形导致内部应力残留；安装孔的中心距公差控制在±0.05mm，保证装配时螺栓可以顺利穿入，不需要强行铰孔调整位置。零件的整体宽度沿长度方向保持一致，安装时相邻的部件需要预留出至少2mm的间隙，避免零件厚度公差导致的装配卡滞。如果是用于有振动的设备场景，可以在安装面之间添加薄橡胶垫片，既可以提升连接的摩擦力防止螺栓松动，也能吸收部分振动能量，降低支架的疲劳损伤风险。这类零件在做3D打印制作时，可以选择PLA、PETG或者尼龙材料，根据使用场景的强度需求选择对应的材料，打印时建议将安装孔的轴线方向与打印平台垂直，避免层间受力导致孔位开裂，打印完成后可以对安装面做轻微打磨，保证贴合的平整度。如果是用于金属加工的场景，采用铝板激光切割后折弯的工艺即可快速制作，加工成本低且生产效率高，适合小批量定制化的设备搭建需求。在实际使用中，这类支架还可以根据具体的安装需求调整弧形的曲率、减重孔的大小以及安装孔的位置，不需要大幅改动整体结构就能适配不同的安装场景，通用性较强，是非标机械设计中常用的一类连接支撑构件。
