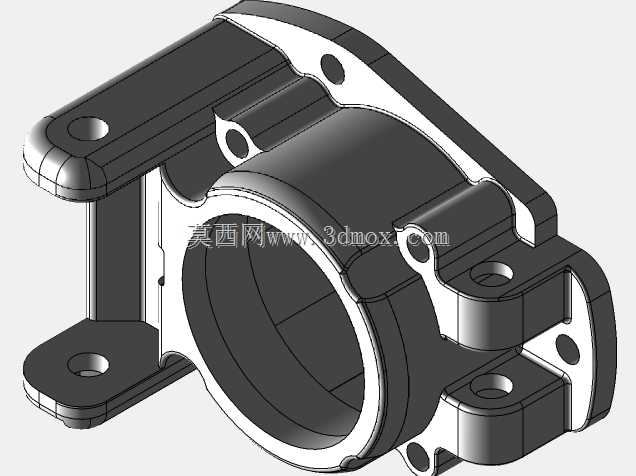

对开式带安装耳轴类轴承支撑座结构

　　该支撑座结构主要应用于中小载荷轴系的径向支撑场景，常见于轻工输送设备、小型动力传动单元、桌面级自动化模组的轴系固定环节，区别于整体式轴承座的拆装局限，这种对开拼合的结构形式，能在不拆卸轴端传动部件的前提下完成支撑件的更换与维护，大幅降低产线运维的拆装工作量。从功能特性来看，主体的圆筒内腔用于嵌装标准径向滑动轴承或者薄壁深沟球轴承，内腔的加工精度直接决定轴系运转的同轴度，拼合面的定位止口设计能保证上下两部分合装后内腔圆度偏差控制在0.02mm以内，避免合装错位导致的轴承卡滞、轴系运转阻力过大问题。两侧延伸出的安装耳板上预制了沉头安装孔，孔位的位置度公差按照GB/T 1800.2的IT7级精度控制，

　　安装时可通过内六角螺栓直接固定在设备的安装基板上，耳板与主体衔接处做了渐变圆弧过渡，能有效消除应力集中，避免设备运行过程中受振动载荷导致耳板根部断裂。设计过程中优先考虑了安装边界的适配性，整体宽度控制在适配120mm安装间距的基板范围，轴向总长度不超过80mm，不会占用过多的设备内部安装空间，上下拼合的分型面选择在圆筒中心水平面位置，既方便轴承的装入定位，也能保证合装后螺栓的锁紧力均匀分布在轴承外圈，避免局部压紧力过大导致轴承外圈变形。两侧耳板的沉孔深度设计时充分考虑了螺栓头的埋入需求，锁紧后螺栓头不会突出耳板表面，不会和周边运动部件产生干涉。结构上还在圆筒外壁设置了多处减重凹槽，在不降低整体结构刚度的前提下减少了材料用量，

　　同时凹槽形成的散热间隙能加快轴承运转过程中产生的热量散发，延长轴承的连续运行时长。拼合面处预留的定位销孔，在装配时可先通过圆柱销完成上下部分的初定位，再锁紧连接螺栓，能有效避免合装过程中出现的错位偏移，保证每次拆装后的位置精度一致性。这类支撑座在实际使用中，通常适配直径20-30mm的光轴，能承受的径向静载荷不超过5kN，适用于转速低于3000rpm的中低速传动场景，安装时需要注意安装基板的平面度不低于0.05mm，避免耳板锁紧后主体产生形变导致内腔圆度超差。和传统整体式轴承座相比，这种结构的维护优势十分明显，当轴承出现磨损需要更换时，只需拆开拼合面的连接螺栓即可取出轴承，无需将轴上的联轴器、带轮等传动件全部拆除，

　　对于排布紧凑的设备内部结构来说，能减少至少60%的维护拆装时间。设计时还针对安装场景做了细节优化，耳板的安装孔做了长圆微调余量，安装时可根据轴系的实际位置做±1mm的位置调整，补偿安装基板的加工误差，降低对基板加工精度的要求，整体结构的壁厚按照等强度原则设计，主体圆筒壁厚5mm，耳板厚度6mm，在满足载荷要求的前提下实现了结构轻量化。
