铰接式带螺纹孔安装连接支座结构设计

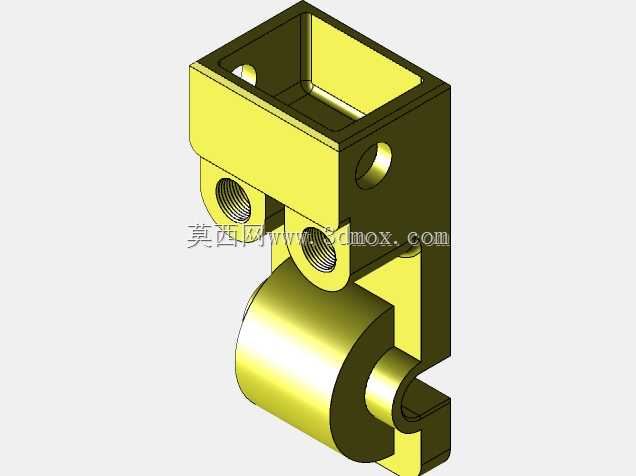

　　这款铰接式连接支座的设计，最初是面向轻工自动化生产线的工位挡停机构做的配套结构，日常在皮带线末端的工件阻挡、小型工装的翻转限位场景里都能见到它的应用，核心作用是实现固定端与活动端的铰接传动，同时承担径向的载荷传递，避免活动部件在往复摆动过程中出现连接松脱、受力偏移的问题。从结构功能上看，支座主体采用一体式框型主体设计，上方的中空腔体是用来嵌装缓冲阻尼块的安装位，腔体侧壁做了均匀的壁厚处理，既保证嵌装部件的定位精度，也能在缓冲块受冲击时分散受力，避免局部应力集中导致的支座开裂。主体侧面预留的光孔是销轴穿装定位孔，用来和机架侧的安装板做预定位，下方两个同轴的螺纹孔是主安装固定位，螺纹深度按照常用的内螺纹啮合长度标准设计，

　　保证螺栓拧紧后有足够的咬合力，不会在长期受交变载荷时出现螺纹滑牙。下部的弧形铰接耳是整个部件的核心功能区，弧形面的曲率和配套的铰接转臂完全匹配，耳片侧面的开口槽是转臂摆动的避让空间，转臂穿装销轴后可以在槽内实现设定角度范围内的往复摆动，不会和支座主体发生运动干涉。做结构设计的时候，最先敲定的是下部铰接位的中心距参数，这个尺寸直接决定了配套转臂的摆动行程，必须和工位上工件的挡停高度匹配，避免出现挡停位置过高刮伤工件表面、过低无法有效阻挡工件的问题。之后反推主体的安装边界，支座背部的安装面做了全平面铣平处理，保证和机架安装面贴合时没有间隙，两个螺纹孔的孔位公差按照H7级精度控制，安装时不需要额外做配钻调整，直接穿螺栓就能完成固定。

　　上方的中空腔体尺寸是按照常用的聚氨酯缓冲块规格做的适配，腔体内部的边角都做了圆角过渡，避免缓冲块压入时被锐边割损，同时也减少注塑或者3D打印制作时的应力残留。考虑到实际使用场景里，支座会频繁受到工件的撞击载荷，整个结构的壁厚没有做等厚设计，在铰接耳和主体连接的位置做了局部加厚，这个位置是整个部件的应力集中区，加厚处理后可以大幅提升抗冲击性能，不会在长期受冲击后出现耳片断裂的问题。侧面的光孔和下部螺纹孔的位置度做了严格约束，保证安装后销轴的轴线和安装面保持平行，避免转臂摆动时出现卡滞、偏磨的情况。下部弧形铰接面的表面粗糙度要求控制在Ra1.6以内，减少转臂摆动时的摩擦阻力，不需要额外加装轴套就能实现顺畅的铰接传动，降低整体的装配成本。

　　从安装边界来看，整个支座的外轮廓没有突出的冗余结构，安装时只需要在机架板上对应两个螺纹孔的位置打穿螺栓过孔，就能完成固定，不需要额外预留太大的安装空间，适合在紧凑的工位布局里使用。铰接位的摆动角度范围通过开口槽的宽度做了机械限位，不需要额外加装限位块，就能把转臂的摆动范围控制在设计要求的区间内，简化了整个机构的零件数量。日常维护时，只需要定期在铰接面涂抹少量润滑脂，就能保证长期的摆动顺畅，上方腔体里的缓冲块出现磨损时，直接从腔体上方抽出更换即可，不需要拆卸整个支座，维护操作十分便捷。在做三维建模的时候，所有的孔位、曲面都做了参数化关联，如果后续需要适配不同规格的缓冲块或者转臂，只需要修改对应的参数就能快速生成新的结构版本，不需要重新绘制整个模型，大幅提升了衍生设计的效率。结构上所有的锐边都做了倒钝处理，避免装配和维护时划伤操作人员，也符合机械结构设计的安全规范。
