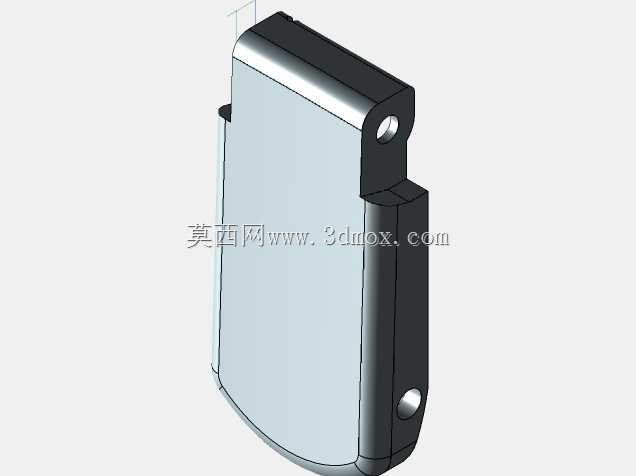

便携翻盖式小型收纳壳体结构设计

　　这款翻盖式小型收纳壳体，最初的设计需求来自日常随身小物件的收纳场景，不少从业者在现场调试、外出检修时，需要随身携带小型替换零件、精密小配件，普通的收纳袋容易造成零件磕碰、散落，硬质收纳盒又普遍存在体积偏大、开合不便的问题，因此这款壳体在设计初期就锚定了随身便携、单手开合、防护可靠的核心目标。从结构布局来看，壳体采用上下分体式铰接设计，铰接端设置在壳体顶部一侧，采用一体化的轴孔配合结构，省去了额外装配金属销轴的工序，铰接位置的轴孔做了局部加厚处理，避免反复开合过程中轴孔位置出现应力开裂，经过反复的开合寿命验证，该铰接结构在无额外润滑的情况下，可承受数千次开合循环而不出现松垮、断裂问题。壳体的开合端设置了嵌入式的卡扣定位结构，

　　卡扣采用微弹性的薄壁设计，扣合时会产生清晰的到位反馈，扣合后上下壳体的贴合面做了0.1mm的错位止口设计，既可以避免日常使用中灰尘、溅水进入壳体内部，也能防止壳体受侧向挤压时意外脱开。外形尺寸方面，壳体整体采用贴合手掌弧度的曲面设计，主体厚度控制在12mm以内，宽度38mm，高度72mm，刚好可以放入工装裤的侧袋或者上衣口袋，不会产生明显的硌坠感；壳体的外边缘全部做了R1.5的圆角过渡，没有尖锐的棱角，避免随身携带时勾刮衣物或者划伤皮肤。从安装边界来看，壳体内部的收纳腔做了分区式的浅槽设计，不同的槽位可以适配不同尺寸的小型零件，比如微型螺丝、传感器探针、小型密封件等，槽位的深度根据对应零件的常规尺寸做了差异化设计，

　　避免零件在腔体内晃动产生异响；壳体的壁厚采用均匀的1.8mm设计，符合常规注塑工艺的成型要求，既不会因为壁厚过薄导致壳体强度不足，也不会因为壁厚过厚产生缩水、翘曲等成型缺陷，适合采用ABS或者PC材质进行批量注塑生产。在实际使用场景中，这款壳体除了可以作为随身小零件收纳盒使用，也可以作为小型电子模块的防护外壳，比如蓝牙模块、微型定位模块的封装壳体，只需要在内部预留对应的安装柱位，就可以直接适配电路板的安装；铰接端预留的通孔可以搭配挂绳或者钥匙圈使用，方便将壳体挂在工装挂扣、钥匙串上，进一步提升携带的便捷性。设计过程中，针对壳体的开合手感做了多轮调整，铰接位置的配合间隙控制在0.05mm，既保证开合过程顺畅无卡顿，

　　也不会因为间隙过大导致上下盖出现晃动；卡扣的扣合力控制在15N左右，单手拇指推动就可以轻松打开，同时扣合后不会因为日常的晃动、震动意外开启。壳体的外表面做了细晒纹处理，既可以提升握持时的摩擦力，避免手滑掉落，也能掩盖日常使用中产生的细微划痕，长期使用依然能保持较好的外观状态。针对不同的使用需求，壳体的内部结构也可以做灵活调整，比如需要收纳带磁性的小零件时，可以在壳体背部预留0.5mm的浅槽，粘贴薄型磁片，让金属零件可以吸附在壳体内壁，避免晃动散落；如果需要作为防水壳体使用，可以在上下盖的止口位置增加一圈0.8mm的密封胶条槽，搭配硅胶密封圈就可以实现IP65级别的防护效果，满足户外作业、潮湿环境下的使用需求。整个结构设计没有采用复杂的异形结构，所有的拔模角度都控制在1.5度以上，注塑生产时可以顺利脱模，不需要复杂的抽芯结构，能够有效降低模具的制造成本和后期的量产不良率，对于小批量定制或者大批量量产都有很好的适配性。
