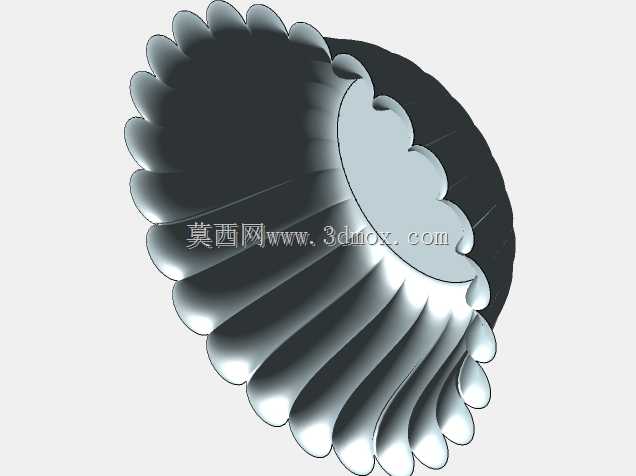

波浪花边环形曲面装饰构件三维造型

　　该环形曲面构件采用连续波浪形花边轮廓设计，整体为回转类对称结构，在做三维建模时优先通过草绘绘制单周期波浪截面轮廓，再通过环形阵列完成整圈齿形花边的排布，最后通过曲面加厚生成实体壁厚，建模过程中需要重点控制每一段波浪弧面的曲率连续性，避免相邻曲面衔接处出现棱边或曲率突变，影响后续打印成型的表面质量。这类构件常应用在装饰性灯具的灯罩外圈、工艺摆件的底座衬边、文创产品的装饰环等场景，作为外观装饰件使用时，不需要承受大载荷，因此壁厚通常控制在1.5mm到2.5mm之间，既可以保证3D打印过程中不会出现薄壁翘曲，也能控制整体重量，降低材料消耗。从安装边界来看，构件内圈为光滑圆弧面，可通过过盈配合套在对应直径的基座上，也可在内圈预留点胶槽，

　　通过粘接方式固定在安装基体上，外圈的波浪花边为连续圆弧过渡，没有尖锐棱角，不会在装配或日常使用中造成划伤。在实际选型适配时，需要先确认安装位的直径尺寸，匹配构件的内孔公差，由于是3D打印成型的构件，设计时已经预留了0.2mm的打印收缩余量，采用PLA、ABS等常规FDM打印材料都可以顺利成型，如果采用光固化打印工艺，还可以进一步缩小壁厚到1.2mm，获得更细腻的表面纹理。设计过程中特意将所有曲面的拔模角度控制在3度以上，不管是采用FDM堆叠打印还是光固化打印，都不需要添加额外支撑结构，减少后期支撑去除的工作量，也避免支撑残留影响花边轮廓的完整性。构件的波浪形花边采用等半径圆弧首尾相切连接，每一段弧的凸起高度一致，

　　整圈构件的轮廓度公差控制在0.3mm以内，保证旋转观察时不会出现轮廓高低不齐的视觉偏差。作为装饰类零部件，该结构也可以根据实际使用场景调整整体直径、花边数量和凸起高度，比如应用在小型桌面摆件上时，可以将整体直径缩小到50mm，花边数量减少到12个，应用在大型吊顶装饰圈上时，可以将直径放大到300mm，花边数量增加到36个，建模逻辑不需要做大幅调整，只需要修改草绘截面的阵列数量和轮廓参数即可快速生成适配不同场景的模型。在结构强度校核方面，由于该类构件不承受动态载荷，仅需要满足日常拿取、装配过程中的受力要求，通过有限元简易分析可知，2mm壁厚的PLA材质构件，在承受50N径向挤压力时不会出现塑性变形，完全满足日常装饰场景的使用需求。建模时还特意将内外圈的衔接处做了R0.5mm的圆角过渡，避免应力集中，同时也能减少打印过程中边角处的应力翘曲问题，提升打印成品率。
