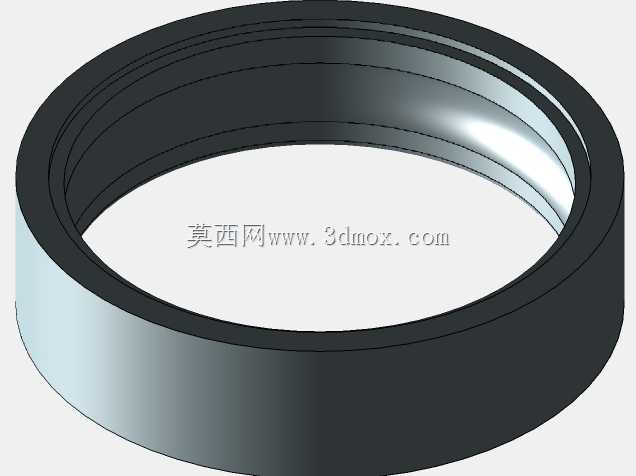

环形密封衬套三维结构设计

　　这类环形衬套在回转类设备的密封、支撑场景中应用十分广泛，从普通的泵类设备转轴密封位，到减速机输出轴的防尘隔套，再到轻工输送设备的辊筒端部衬圈，都能见到这类结构的身影。它的核心作用是在回转副的环形间隙处形成阻隔，一方面阻挡外部的粉尘、切削液、水汽进入设备内部的轴承或传动腔，另一方面避免内部的润滑脂、传动介质向外渗漏，同时还能对相邻的回转零件起到轴向限位、径向缓冲的辅助作用，减少金属零件直接接触产生的硬摩擦损耗。

　　从结构设计思路来看，这类环形件采用等截面回转结构，整体没有复杂的异形曲面，完全适配车削加工的工艺路线，不管是采用尼龙、聚四氟乙烯这类工程塑料注塑加工，还是采用丁腈橡胶、氟橡胶模压成型，亦或是采用轴承钢、铜合金切削加工，都能实现较高的生产效率，加工过程中不需要复杂的工装夹具，普通三爪卡盘装夹即可完成全部内外圆、端面的加工工序，量产时的尺寸一致性容易控制。设计时首先要确定的是安装边界尺寸，内孔直径需要和穿过的轴径保持合理的配合公差，如果是作为密封件使用，内孔和轴之间采用小间隙配合或者轻微过盈配合，过盈量控制在0.1-0.3mm区间，既保证密封贴合度，又不会给轴的回转带来过大的摩擦阻力；如果是作为支撑衬套使用，内孔和轴的间隙可以适当放大到0.05-0.15mm，保证轴回转时不会出现卡滞。外圆尺寸则要和安装座的内孔匹配，通常采用H7/h6的过渡配合，压入座孔后不会出现松脱转动的情况，轴向宽度需要根据安装位的空间确定，要保证衬套装入后，两端面不会和相邻的运动零件发生干涉，同时要预留出0.2-0.5mm的轴向压缩量，让衬套在装配后能被两端的压盖或者台阶压紧，避免轴向窜动。

　　在功能特性设计上，这类环形件的内外圆柱面都做了高光洁度处理，表面粗糙度控制在Ra1.6以下，减少和配合件接触时的摩擦阻力，降低长期运行后的磨损量。如果是用于有腐蚀介质的场景，材料可以选用耐腐的氟橡胶或者316不锈钢；如果是用于高速回转的场景，材料可以选用自润滑性能好的聚四氟乙烯添加铜粉的改性材质，不需要额外添加润滑就能长期稳定运行；如果是用于重载低速的场景，可以选用锡青铜材质，承载能力更强，抗挤压变形性能更好。设计时还要考虑安装的便利性，衬套的两个端面边缘都做了微小的倒角处理，倒角角度在15-30度之间，既方便压入安装座孔，也能避免装配时尖锐的边缘刮伤轴表面或者安装座的密封面。

　　在实际选型替换时，这类环形件不需要复杂的校核计算，只要确认三个核心尺寸即可：内孔直径、外圆直径、轴向宽度，只要这三个尺寸和安装位匹配，再根据使用场景选择对应性能的材质，就能直接替换使用。很多现场维修场景中，这类环形衬套属于易损件，长期运行后会出现磨损、老化、变形的情况，导致密封失效或者支撑间隙变大，这时候不需要更换整个部件，只需要替换同尺寸的衬套就能恢复设备的正常运行，维护成本很低。建模过程中，这类回转类零件采用旋转凸台特征即可完成主体结构，不需要额外的复杂特征，建模时要重点标注配合面的尺寸公差、形位公差，尤其是内外圆的同轴度，要控制在0.02mm以内，避免装配后出现偏心，导致轴回转时出现偏磨、异响的问题。另外如果是用于密封场景的衬套，还可以在外圆表面设计1-2道环形凹槽，装入O型密封圈，进一步提升外圆和安装座之间的静密封效果，避免介质从衬套外圆的配合间隙渗漏。
