L型带孔连接固定支座结构设计

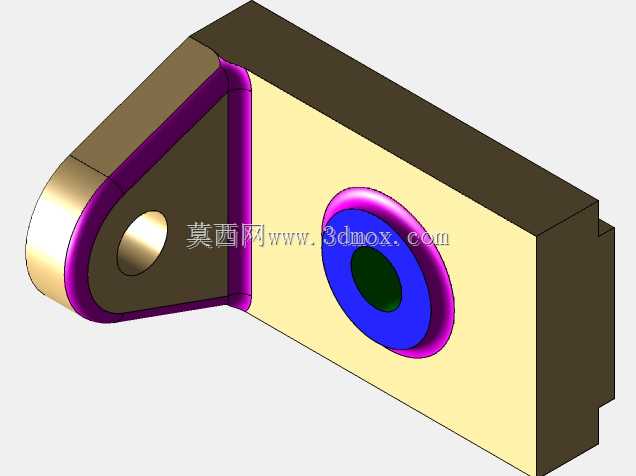

　　这类L型带孔连接固定支座，在轻工自动化生产线、小型工装夹具搭建、桌面级3D打印设备的机架辅件安装场景中应用十分广泛，日常设备维护改造、非标治具的快速搭制过程中，这类零件的出镜率远高于标准型材连接件，主要承担两个垂直安装面之间的载荷传递、部件定位与刚性支撑作用，区别于普通角码的是，该支座在弯折处做了圆弧过渡加厚处理，能有效降低直角连接处的应力集中系数，在承受周期性交变载荷或者轻微冲击载荷时，不会出现直角根部开裂的失效问题。从结构设计逻辑来看，该支座的两个垂直安装面分别承担不同的连接功能：较长的矩形平面作为主安装面，中部设置的带凸台沉孔用于穿装锁紧螺栓，凸台结构一方面可以增加孔位周边的材料厚度，提升螺栓锁紧时的局部抗压强度，

　　避免螺栓预紧力过大造成安装面凹陷变形，另一方面沉孔结构可以容纳螺栓头部，保证安装后零件表面无突出结构，不会干涉相邻部件的运动轨迹；较短的弯折臂上设置的通孔为铰接定位孔，孔周边同样做了加厚翻边处理，该孔既可以穿装销轴实现与其他连杆部件的铰接配合，也可以穿装螺栓完成与相邻型材、板件的刚性固定，适配多种安装需求。在外形尺寸与安装边界的设计考量上，该支座的弯折臂圆弧半径经过反复校核，既保证了弯折处的结构强度，又不会因为圆弧过大占用过多安装空间，主安装面的平面度公差控制在0.1mm以内，保证安装后与被连接件的贴合度，避免出现安装间隙造成的连接松动；铰接孔的位置距离弯折根部的尺寸经过优化，既保证了铰接部件转动时不会与支座本体发生运动干涉，

　　又尽可能缩短了力臂长度，降低支座承受的弯曲力矩，提升整体连接刚性。实际应用中，这类支座常被用于小型输送线的侧挡板安装固定、检测传感器的支架连接、工装夹具的定位块支撑等场景，相比采用标准角铝切割加工的连接件，该一体成型的结构不需要二次焊接或者拼接，安装时不需要额外加工坡口或者焊接打磨，直接通过螺栓锁紧即可完成装配，能大幅缩短现场安装调试的周期，同时一体结构的抗振性能更好，在设备长期运行产生振动的工况下，不会出现焊缝开裂、拼接松动的问题。设计过程中针对安装孔的位置公差做了严格约束，两个安装孔的中心距公差控制在±0.05mm，保证批量安装时的互换性，不需要现场配钻铰孔，降低现场装配的加工难度；零件的外边缘全部做了小倒角处理，去除加工毛刺，

　　避免安装过程中划伤操作人员或者相邻部件的表面涂层。从受力角度分析，该支座的载荷传递路径十分清晰，铰接孔承受的外部载荷通过加厚的弯折臂传递到主安装面，再通过主安装面的锁紧螺栓分散到被连接的基体结构上，弯折处的圆弧过渡结构让载荷传递更加平顺，不会出现应力突变，在承受额定静载荷的情况下，安全系数可以达到3倍以上，完全满足一般工业场景的使用需求。针对不同的使用场景，该结构还可以通过调整安装孔的直径、两个安装面的长度、弯折处的厚度来适配不同的载荷等级，比如在载荷较大的工况下，可以适当增加主安装面的厚度，扩大铰接孔的直径匹配更大规格的销轴，在安装空间受限的场景下，可以适当缩短两个安装面的外伸长度，在保证结构强度的前提下缩小整体外形尺寸，适配紧凑的安装空间。
