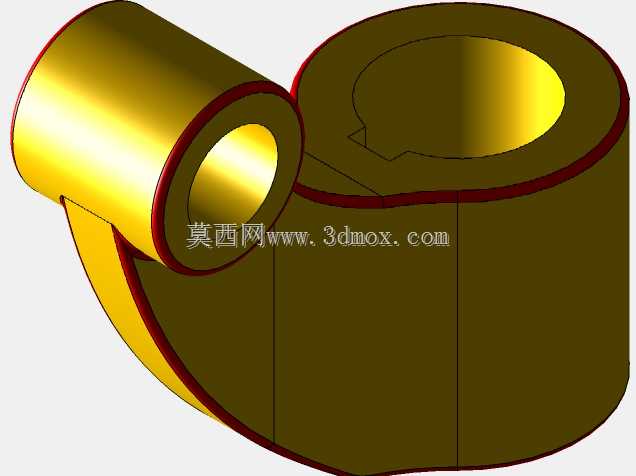

双卷耳式铰接连接结构件

　　这类双卷耳铰接结构件，在轻载铰接传动场景里的应用覆盖率很高，常见于小型工装夹具的活动臂连接、民用五金的翻转支撑结构、3D打印定制化功能件的活动关节部位，核心作用是实现两个构件之间的定轴转动连接，同时传递径向载荷与小幅轴向载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，该构件采用一体成型的双同轴卷耳结构，两个卷耳的内孔保持严格同轴度公差，其中大直径卷耳作为主铰接承载位，小直径卷耳作为辅助定位与限位承载位，两个卷耳通过弧形连接臂实现刚性连接，卷耳的端面做了等厚的凸缘设计，相当于在卷耳端部设置了限位挡边，装配后可以直接限制铰接销轴的轴向窜动，不需要额外加装轴用挡圈或者锁紧螺母，能够减少装配工序的零件数量，降低小型铰接结构的装配复杂度。

　　从尺寸边界与安装适配性来看，该结构的整体外轮廓没有尖锐棱角，所有转角位置都做了适配3D打印工艺的圆角过渡，避免打印过程中出现翘边、层间剥离的问题；主卷耳的内孔直径按照常用的标准销轴尺寸做适配设计，孔壁厚度根据常用工程塑料的许用压应力计算取值，保证在额定铰接载荷下，孔壁不会出现压溃变形；连接臂的截面采用等强度设计，从主卷耳到辅助卷耳的截面厚度根据弯矩分布做渐变处理，既保证了连接部位的结构强度，又尽可能减少了不必要的材料冗余，降低打印过程中的材料消耗与成型时间。

　　实际使用过程中，该结构的安装边界非常灵活，主卷耳可以通过穿装销轴与固定支座连接，辅助卷耳可以通过销轴与活动摆臂连接，两个铰接点的中心距经过优化设计，摆臂摆动过程中不会与主卷耳的外壁发生运动干涉，摆动角度范围可以覆盖绝大多数轻载铰接场景的需求；卷耳的内孔表面设计了微小的储油槽结构，装配时可以填充少量润滑脂，降低铰接转动过程中的摩擦阻力，减少长期使用后的磨损量，延长结构的使用寿命。针对3D打印的工艺特性，该结构的所有壁厚都保持均匀一致，没有出现壁厚突变的位置，避免打印冷却过程中因为收缩率不一致导致的结构变形，所有悬空位置的倾斜角度都大于45度，打印过程中不需要添加额外的支撑结构，打印完成后只需要简单去除层纹即可直接装配使用，不需要做后续的二次机加工，非常适合快速定制小批量的铰接功能件。

　　从受力特性来看，该结构的载荷传递路径非常清晰，活动摆臂传递的载荷通过辅助卷耳传递到弧形连接臂，再通过连接臂分散到主卷耳的整个圆周壁面，最后通过主卷耳的销轴传递到固定支座上，整个载荷传递过程中没有出现应力集中的薄弱截面，连接臂的弧形走向完全贴合主应力的分布方向，能够最大化利用材料的强度性能，在相同载荷要求下，比传统的直角连接臂结构重量降低30%左右，同时结构的抗疲劳性能也有明显提升，能够承受长期反复摆动带来的交变载荷，不会在连接转角位置出现疲劳断裂的问题。
