C型卡扣式管线固定夹持结构件

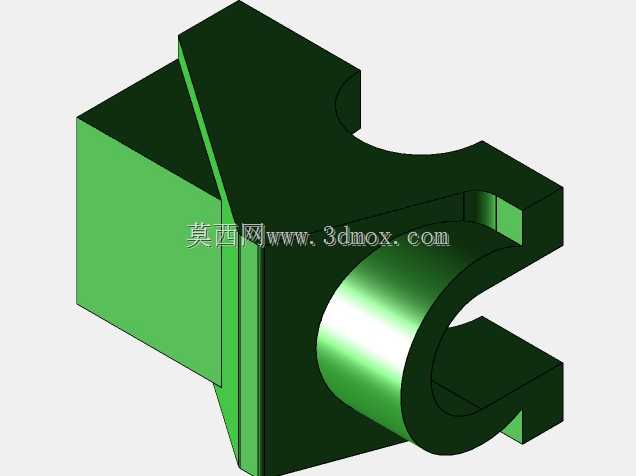

　　这款C型夹持结构件，核心应用场景集中在工业设备管线排布、轻型工装辅具挂载、3D打印定制化工位治具领域，日常产线改造里经常遇到需要在方管型材、设备框架棱边快速加装固定点的需求，这类卡扣结构不需要额外打孔、不需要焊接，靠自身结构卡接就能完成基础固定，比传统的抱箍、扎带固定方式的重复拆装效率高很多。从结构功能来看，零件左侧是带内凹止口的方块卡接端，这个止口的尺寸是按照常用的20mm、30mm规格工业铝型材棱边做的适配，卡入后能限制三个方向的窜动，不会沿着型材长度方向滑动，也不会绕型材轴线转动，卡接端侧面做了1.5度的拔模斜度，既方便3D打印成型后的脱模，也能在卡入型材的时候产生一定的过盈量，保证卡接的预紧力，

　　不需要额外加装紧固件就能实现初步定位。右侧的C型开口夹持端是核心功能区，开口的圆弧内径适配常用的8mm、10mm外径的气动气管、传感器线缆、小型润滑油管，C型开口的开口间隙比被夹持管件的外径小1.2mm，依靠材料本身的弹性变形把管件卡入圆弧槽内，卡入后圆弧面和管件外壁的接触面积超过70%，不会像普通线卡那样把管线夹变形，同时C型结构的上下两个限位边能挡住管件，避免设备运行振动的时候管线从槽内脱出。设计思路上没有采用多余的加强筋结构，整体壁厚控制在2.5mm，这个厚度对于常用的PLA、PETG3D打印材料来说，既能保证足够的结构强度，卡接的时候不会因为受力过大发生断裂，也能减少打印耗材的用量，缩短打印时长，零件所有的棱边都做了R0.

　　8的圆角过渡，没有尖锐的直角，一方面避免安装的时候划伤操作人员的手，另一方面也能减少3D打印过程中的应力集中，避免打印件冷却的时候出现翘曲变形。安装边界方面，零件整体的长度方向尺寸不超过50mm，宽度方向不超过35mm，高度方向不超过40mm，卡接在型材上之后，突出型材表面的高度只有28mm，不会和周边的其他设备部件产生干涉，不管是安装在设备框架的外侧还是内部走线槽旁边，都不会占用过多的安装空间，C型夹持端的中心和左侧卡接端的安装面预留了3mm的间隙，就算型材表面贴有标识标签或者薄的绝缘胶层，也不会影响管件的正常卡入。实际使用的时候，这种结构件可以根据现场的管线排布需求，随时调整在型材上的位置，不需要拆卸周边的其他部件，

　　比传统的螺丝固定管夹的适配性更强，对于小批量定制的自动化设备、实验室自制工装来说，不需要开模，直接3D打印就能快速制作使用，遇到特殊尺寸的型材或者管线，只需要调整对应的卡接止口尺寸和C型圆弧内径，就能快速适配不同的使用场景，结构本身没有复杂的曲面特征，建模的时候只需要通过拉伸、切除、倒圆角几个基础特征就能完成，建模效率很高，打印的时候不需要添加支撑结构，摆放的时候把卡接端的底面贴在打印平台上，就能一次打印成型，后期只需要简单去除打印的毛边就能直接使用，不需要额外的后处理工序。在长期使用的可靠性方面，结构的受力点都做了加厚处理，C型开口和主体连接的位置厚度达到4mm，就算反复拆装管线十次以上，也不会出现材料疲劳断裂的情况，卡接端的内表面没有做光滑处理，保留打印层纹的话反而能增加和型材表面的摩擦力，进一步提升卡接的牢固程度，如果需要更大的夹持力，也可以在卡接端的侧面预留一个M3的螺丝孔，加装紧定螺丝就能把卡扣完全锁死在型材上，满足重载管线的固定需求。
