创意镂空异形快挂扣结构设计

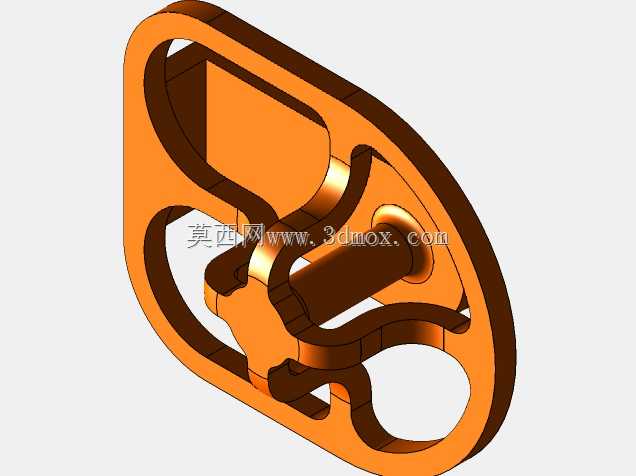

　　这款异形镂空挂扣件的设计，最初是针对户外随身装备挂载、小型工具快拆收纳场景做的结构优化，日常使用中可以挂载钥匙、小型户外工具、随身数码配件挂绳等，相比传统D型挂扣，在同等材料用量下做了结构强度的针对性强化，同时兼顾了轻量化的使用需求。从结构设计逻辑来看，整体外轮廓采用了非对称的流线型闭合环结构，外侧做了等宽的加厚边框，边框厚度根据受力路径做了渐变处理，在挂点受力集中的顶部区域，边框截面厚度比侧边区域增加了30%，避免长期挂载重物出现边框形变开裂的问题。内部的镂空区域并非单纯做减重处理，中间的支撑筋结构完全按照挂载时的应力传导路径布置，横向的支撑轴位置预留了标准挂接孔位，可以兼容常规的钥匙圈、快挂织带的穿入尺寸，

　　下方的两个异形镂空槽一方面可以减少整体材料用量，降低打印或加工时的材料消耗，另一方面可以作为小型快挂点位，直接卡入直径匹配的挂绳，不需要额外搭配连接环。安装边界方面，整体外轮廓的最大外接矩形尺寸控制在常规掌心握持范围内，闭合环的内侧间隙经过测算，既可以保证单根手指穿入携带的舒适度，也不会因为间隙过大导致挂载的小配件出现大幅晃动产生异响。结构上没有设置额外的活动锁扣部件，属于一体式成型结构，不管是采用FDM3D打印制作，还是采用金属冲压、注塑工艺批量生产，都不需要额外的装配工序，一体成型的结构也避免了活动部件长期使用出现的松脱、卡顿问题。在受力验证阶段，针对顶部挂点做了垂直拉力的模拟测算，边框的应力集中点全部做了圆角过渡处理，

　　避免直角位置出现应力断裂的风险，内部支撑筋的连接位置全部采用R角过渡，减少加工或打印时的应力残留。实际使用场景中，除了日常随身物品挂载，也可以作为小型箱包的外置挂点配件，挂载外置的小收纳袋、水瓶挂扣等，非对称的外形设计也兼顾了一定的装饰属性，不会像传统标准挂扣那样外观单调。设计过程中特意调整了内部镂空的轮廓弧度，所有的内边缘都做了倒钝处理，不会出现尖锐边角刮伤衣物或者皮肤的问题，穿入织带或挂绳的位置做了微幅的凹槽限位，避免挂接的织带在环体内随意滑动导致挂载物品重心偏移。从加工适配性来看，一体式的结构没有倒扣特征，不管是3D打印还是开模生产，都不需要做复杂的抽芯结构，打印时不需要额外添加支撑结构就可以完成成型，

　　大幅降低了单件制作的成本和后处理工作量。针对不同的使用场景，可以通过调整边框的厚度来适配不同的承重需求，如果是用于挂载较重的工具，可以在现有结构基础上适当增加边框截面尺寸，不需要改动整体的外轮廓和安装孔位，具备不错的结构拓展性。
