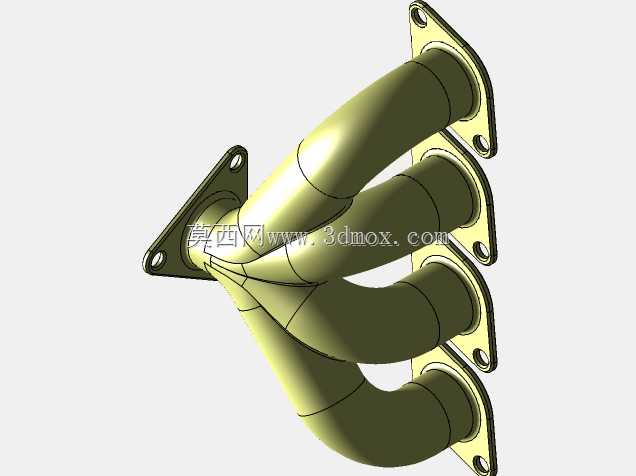

四合一集成式排气歧管管路结构设计

　　这款四合一集成式管路结构，是内燃机进排气系统里的核心连接部件，日常在小排量乘用车、通用小型动力机组的排气侧布置场景中应用极广，核心作用是将四个气缸排出的高温高压废气有序汇集，导向下游三元催化、消声总成，同时兼顾各缸排气背压的均衡性，避免出现各缸排气干涉、扫气效率下降的问题。从实际装车的工况来看，这类部件的工作环境长期处于600-900摄氏度的高温区间，同时要承受发动机运转带来的持续振动、排气脉冲带来的交变压力，因此在结构设计阶段，首先要解决的是管路走向的流道顺滑性问题——四个支路的弯曲弧度全部采用大曲率变径过渡，没有直角折角或者突变截面，能最大程度降低废气在管路内部的流动阻力，减少排气紊流带来的功率损耗，同时四个支路的长度做了等长化匹配设计，让各缸排出的废气到达汇合口的时间差控制在极小范围内，避免相邻气缸的排气脉冲互相干扰，保证发动机在中高转速区间的充气效率稳定。

　　安装边界层面，四个支路的进气端全部采用统一规格的三角形法兰安装面，每个法兰上预制两个螺栓过孔，孔位公差严格控制在±0.1mm范围内，和气缸盖的排气口定位凸台完全匹配，安装时只需在法兰结合面铺设耐高温金属石墨垫片，按规定扭矩对角拧紧螺栓即可实现可靠密封，不会出现高温废气泄漏的问题；出气端采用集成式单片法兰设计，直接对接下游排气后处理装置的进气口，减少了中间连接段的密封节点，降低了长期使用后出现密封失效的概率。整体外形的轮廓尺寸做了紧凑化处理，所有管路的弯曲走向都避开了发动机舱内的周边附件，比如启动电机、机油滤清器、冷却管路的布置空间，装车时不需要额外改动周边部件的安装位置，适配性更强。

　　从结构设计的细节来看，管路的壁厚采用了渐变设计，法兰连接位置的壁厚做了局部加厚处理，提升螺栓拧紧时的结构强度，避免长期受振动影响出现法兰开裂的问题；管路中段的壁厚适当减薄，在保证结构强度满足耐压要求的前提下，尽可能降低部件整体重量，减少发动机的附属载荷。管路的弯曲段全部采用圆滑过渡的曲面造型，没有局部应力集中的尖角或者突变结构，在承受冷热交变的工况时，热应力可以沿着曲面均匀分散，不会因为局部热应力累积导致管路出现开裂变形。另外在四个支路的汇合位置，内部做了导流曲面设计，让不同方向汇入的废气可以平顺地转向流出，不会在汇合腔内部形成涡流区，既降低了流动阻力，也减少了涡流带来的排气噪声。

　　实际选型适配时，这类四合一集成结构相比传统的分段式排气歧管，零件数量减少了60%以上，对应的安装工序、密封节点都大幅减少，后期维护的故障率也更低；同时等长流道的设计可以让排气脉冲形成稳定的谐振效应，在特定转速区间可以利用排气负压提升气缸的扫气效果，对提升发动机低速扭矩输出有明显的正向作用。建模过程中所有的安装孔位、法兰贴合面、管路内径尺寸都做了参数化关联，后续如果需要适配不同排量、不同缸心距的发动机机型，只需要调整对应参数即可快速生成适配的结构方案，不需要重新从零开始搭建模型，能大幅缩短同系列产品的开发周期。另外在结构校核阶段，模型的所有圆角、壁厚参数都预留了铸造或者弯管加工的工艺余量，不管是采用耐热铸铁铸造工艺，还是采用不锈钢管弯制焊接工艺，都可以直接基于该模型输出加工图纸，不需要再做额外的工艺补正，能直接对接生产环节的工艺要求。
