双框式弯制金属清扫管路结构设计

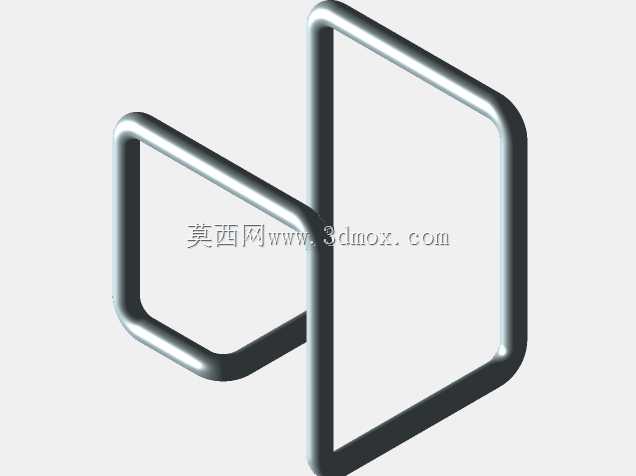

　　这款双框式弯制金属管路，主要应用在粉体输送、散料处理设备的管路吹扫环节，常见于粮食加工、建材粉料输送、化工粉体生产线的配套管路系统中，核心作用是在管路停机或换料阶段，通过通入压缩空气对管路内壁附着的残留粉料进行吹扫清理，避免不同批次物料交叉污染，同时减少管路积料导致的堵塞风险。从结构设计来看，整体采用连续冷弯成型工艺加工，没有额外的焊接拼接节点，两个矩形框体通过中间的垂直管段连通，形成连续的流体通道，这种双框结构的设计思路，是为了在有限的安装空间内延长吹扫气流的路径，让气流在框体内部形成多次折返，提升气流与管壁的接触时长，相比直管路吹扫，这种折返结构能让气流携带的动能更充分地作用在管壁各个位置，尤其是弯角位置的积料，

　　常规直吹很难覆盖到弯管外侧的积留区域，而连续弯制的框体结构能让气流在转向时形成局部紊流，冲刷掉附着在弯角处的粉料残留。在实际安装场景中，这类管路通常对接在主输送管路的旁通位置，安装时需要预留两个框体的平面安装空间，两个矩形框的尺寸差形成的阶梯结构，能够适配不同管径的主管道对接需求，外侧大框的接口端可以对接大口径主输送管的吹扫口，内侧小框的接口端可以对接小口径分支管路的吹扫回路，安装边界需要注意框体平面与主管道轴线保持平行，避免管路对接时出现额外的应力集中，因为冷弯成型的管路如果安装时存在强制对接的应力，长期在气流脉冲冲击下容易在弯角位置产生疲劳裂纹。从功能特性上看，整根管路采用等径管材弯制，内壁光滑没有焊缝凸起，

　　不会在吹扫过程中残留物料，也不会因为焊缝位置的粗糙度导致粉料挂壁，连续弯制的结构让整个管路的流阻分布均匀，压缩空气通入时不会出现局部压力骤降的情况，能够保证吹扫气流从入口到出口保持稳定的流速，在实际使用中，这类清扫管通常配合脉冲电磁阀使用，通过瞬间释放的高压气流完成管路清理，相比传统的直管吹扫结构，双框折返的结构不需要额外增加管路长度就能提升吹扫效果，能够有效压缩设备整体的安装空间，尤其适合布局紧凑的粉体输送生产线。在设计过程中，弯角位置的弯曲半径是核心参数，弯曲半径过小会导致管材弯制位置出现壁厚减薄，降低管路的承压能力，弯曲半径过大则会增加整体结构的尺寸，占用更多安装空间，这款结构的弯角采用了适配管材直径的标准弯曲半径，

　　既保证了弯制位置的壁厚满足承压要求，又控制了整体结构的外形尺寸，中间连接两个框体的垂直管段长度经过匹配设计，让两个框体的平面保持平行，安装时可以通过管卡直接固定在设备的安装支架上，不需要额外设计定制的固定工装，降低了现场安装的复杂度。在实际工况应用中，这类清扫管不仅可以用于压缩空气吹扫，部分工况下也可以通入惰性气体完成管路内的可燃粉体置换，连续的管路结构没有多余的连接节点，能够降低气体泄漏的风险，适合有防爆要求的粉体加工场景，两个框体的结构也可以作为管路的缓冲段，在脉冲气流通入时，框体内的空间能够缓冲气流的瞬间冲击，避免高压气流直接冲击主输送管路内的剩余物料，导致物料飞溅或者管路磨损加剧。
