四合一不锈钢排气歧管结构设计

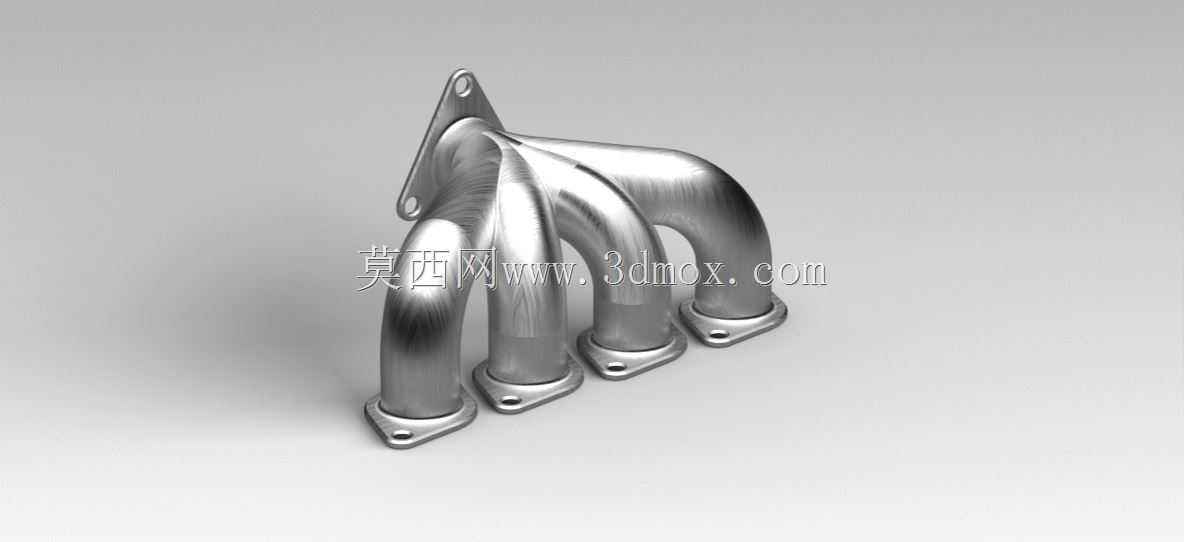

　　在小排量四缸内燃机的进排气系统设计中，这类四合一集成式歧管是核心的气流导流部件，不同于早期铸铁材质的分体式歧管，这款采用等长弯管布局的不锈钢结构，主要作用是将四个气缸排出的高温废气均匀汇集到总排气端口，避免各缸排气气流相互干扰造成的排气背压升高问题，直接影响发动机的充气效率与动力输出平顺性。从结构设计逻辑来看，四个分支管路的弯曲弧度经过反复流场仿真验证，每一段管路的内壁曲率都做了顺滑过渡处理，没有突兀的折角或截面突变，能够最大程度降低废气在管路内流动时的沿程阻力，同时四个分支的长度差控制在极小范围内，保证各缸排出的废气到达总法兰端口的时序一致，避免出现排气脉冲相互抵消的问题，这对于自然吸气发动机的高转速动力输出尤为关键。

　　安装边界方面，总进气端采用三角布局的三孔法兰结构，法兰面做了精加工平面处理，安装时配合耐高温密封垫片可以保证与气缸盖排气侧的密封可靠性，避免高温废气泄漏；四个分支的末端各自带有独立的小尺寸安装法兰，每个法兰上预留两个对称的安装孔位，可直接对接气缸盖的各缸排气出口，法兰与管路的连接位置做了圆弧过渡加强处理，能够承受发动机长期运行产生的振动载荷，避免焊缝位置出现疲劳开裂。这类歧管除了应用在传统燃油汽车的发动机排气系统中，也可适配小型通用汽油机、改装类摩托艇动力单元的排气导流场景，部分工业用固定式四缸动力机组的排气改造也会采用类似结构。设计过程中需要重点考虑管路的热膨胀余量，因为发动机排气温度最高可达近千摄氏度，

　　不锈钢材质在高温下会产生一定的线性膨胀，因此弯管的弧度设计预留了足够的形变空间，避免热胀冷缩产生的应力集中在法兰连接位置，造成密封失效或结构断裂。管路的壁厚选择兼顾了轻量化与耐高温强度要求，既不会因为壁厚过大增加整机重量，也不会因为壁厚不足在长期高温振动环境下出现管壁烧蚀破损。分支法兰的密封面设计了浅槽结构，安装时配合金属缠绕垫片可以在螺栓预紧力作用下形成可靠的密封线，即使在冷热交变的工作环境下也能保持密封性能稳定。不同于民用车辆原厂配套的铸铁歧管，这款不锈钢材质的歧管内壁光滑度更高，气流通过时的阻力更小，对于追求动力提升的改装场景也十分适用，同时不锈钢材质的抗腐蚀性能更优，能够耐受废气中冷凝形成的酸性物质腐蚀，

　　使用寿命比传统铸铁歧管更长。在三维建模过程中，每一段弯管的曲率都需要和气缸盖的端口位置精准匹配，保证安装时四个分支法兰能够完全对齐缸盖的安装孔位，不会出现装配应力，总法兰的角度也需要和后续排气三元催化、消音器段的安装位置匹配，保证整个排气系统的装配协调性。
