交叉网纹拉胡尔滚花套筒结构设计

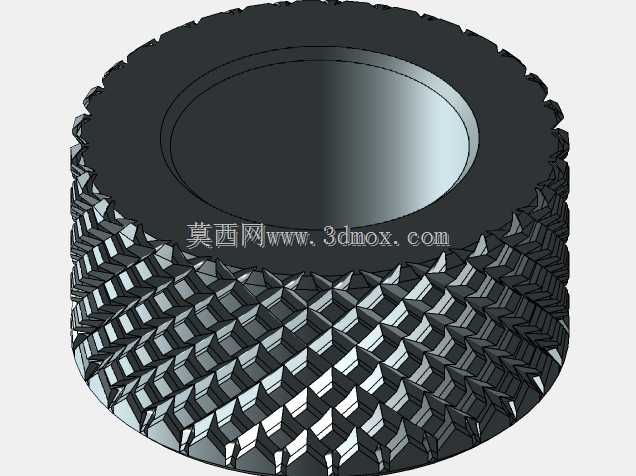

　　在手动调节机构、工装夹具锁紧部件、手持操作件的设计场景中，滚花结构是解决徒手操作时摩擦力不足问题的核心结构形式，这款交叉网纹的拉胡尔滚花套筒，正是针对需要频繁手动旋拧、且操作空间有限的工况设计的防滑操作部件。不同于普通直纹滚花仅能提供单方向摩擦力的特性，这款采用双向斜纹交叉成型的网纹结构，在周向任意角度握持时都能提供均匀的咬合摩擦力，即便操作人员手上沾有少量切削液、润滑油脂，也能避免旋拧过程中出现打滑脱手的问题，尤其适合机床附件调节旋钮、工装快换锁紧套、小型仪器调节手轮这类对操作可靠性要求较高的部位。从结构设计逻辑来看，该零件采用中空套筒式结构，内孔为光滑圆柱面，可根据实际装配需求设计为间隙配合或过渡配合，套装在对应直径的调节轴、

　　锁紧螺柱外侧，通过侧壁顶丝或者端面键槽实现与内部构件的扭矩传递，相比实心滚花手拧件，这种中空结构能大幅降低零件自重，同时减少原材料消耗，在批量生产时能有效控制制造成本。外圆的滚花齿型采用尖角菱形结构，齿顶与齿根的过渡做了微小圆弧处理，避免齿顶过于尖锐划伤操作人员手部，同时也能减少滚花加工过程中齿部崩缺的废品率；滚花纹路覆盖整个外圆柱面，没有预留光滑退刀区域，能最大化有效握持面积，即便是戴薄型劳保手套操作时，也能保证足够的摩擦力传递。在安装边界尺寸设计上，该套筒的轴向长度与外径比例控制在1:1.2左右，既不会因为轴向长度过短导致握持接触面积不足，也不会因为长度过大造成安装空间浪费，内孔与外圆的同轴度公差控制在0.02mm以内，

　　保证套装在轴件上后外圆圆跳动量符合装配要求，滚花加工前的外圆预加工尺寸严格匹配滚花刀具的进给参数，避免滚花后外径超差导致与周边相邻零件发生运动干涉。实际应用中，这类滚花套筒常被用在台虎钳调节螺杆端部、车床尾座锁紧手柄、检测仪器的焦距调节环、管路接头的手动旋拧部位，相比加装塑料防滑套的结构，金属材质一体滚花成型的套筒耐温范围更广，在切削加工现场的高温切屑飞溅环境下不会出现老化融化问题，在低温环境下也不会像塑料件那样脆化开裂，使用寿命能提升数倍。设计过程中需要特别注意滚花前的坯料尺寸预留，交叉网纹滚花的材料隆起量比直纹滚花高15%左右，如果预加工外圆尺寸过大，滚压后会导致外径超差，甚至出现滚花刀具崩齿的问题；如果预加工尺寸过小，

　　则会出现滚花纹路不饱满、齿高不足导致防滑性能下降的问题。同时内孔的粗糙度需要控制在Ra1.6以下，保证与装配轴的配合顺畅，端面与内孔的垂直度公差也要严格控制，避免锁紧时出现偏载导致的卡滞问题。另外，滚花齿的角度选择也经过实际工况验证，45度双向交叉的齿型在握持舒适度和摩擦力之间取得了较好的平衡，齿距选择适中规格，既不会因为齿距过大导致握持时硌手，也不会因为齿距过小容易嵌入金属碎屑、油污难以清理。日常维护时，仅需要定期用钢丝刷清理滚花纹路缝隙中嵌入的切屑、灰尘即可，不需要额外涂抹润滑油脂，避免油脂降低表面摩擦力影响操作手感。
