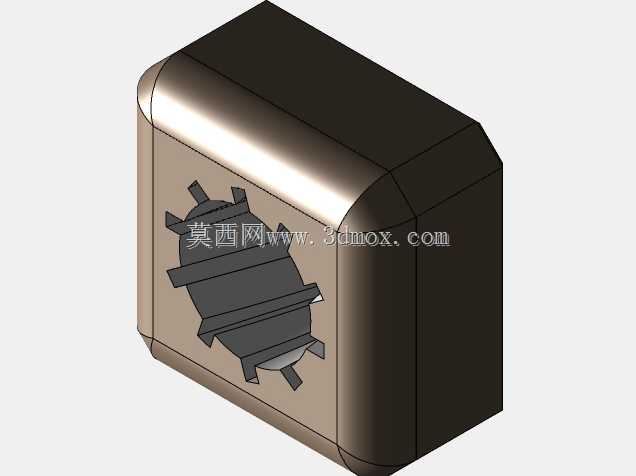

带螺旋啮合结构的方形机加工金属嵌件

　　这款带螺旋啮合结构的方形机加工金属嵌件，在小型精密传动模组、快换工装定位单元、便携式锁紧机构中有着广泛的应用场景，很多需要在有限空间内实现周向啮合、轴向旋合锁紧的装配环节，都会用到这类结构紧凑的构件。从实际使用场景来看，它不需要额外的锁紧销或者紧固件辅助，依靠自身端面的螺旋齿形结构，就能和配对构件实现快速啮合锁紧，在需要频繁拆装的工装夹具、小型检测设备的快换接头、便携工具的锁止模块里，这类结构能大幅减少拆装步骤，提升装配效率。

　　从功能特性上看，该构件主体采用近似方形的带圆角壳体结构，四个边角做了R角过渡处理，一方面避免锐边在装配过程中划伤操作人员或者配套构件的表面，另一方面圆角结构也能提升构件在模腔或者安装槽内的定位适配性，不会因为边角的加工误差出现卡滞。构件外露的端面设置了多组均匀分布的螺旋状齿牙，齿牙的旋向、升角都经过匹配设计，和配对齿件啮合时，能在轴向施加较小的旋入力的情况下，实现周向的可靠锁止，承受一定的周向扭矩而不会出现打滑松脱，同时在需要拆卸时，反向旋动即可快速分离，不需要额外的拆卸工具。齿牙的根部做了圆弧过渡处理，避免应力集中导致的齿根断裂，提升构件在反复啮合、承受交变载荷情况下的使用寿命。

　　设计思路上，这款构件没有采用常规的外螺纹或者圆柱销定位结构，而是将螺旋啮合结构集成在方形构件的端面上，充分利用方形构件的周向防转特性——方形的外轮廓在对应的方形安装槽内本身就可以限制周向转动，不需要额外的防转销或者平键结构，进一步压缩了安装所需的空间。外轮廓的方形尺寸公差按照精密机加工的要求控制，和安装槽的配合间隙控制在合理范围，既保证装配时的顺畅推入，又不会因为间隙过大出现晃动。构件的主体部分采用等壁厚的壳体结构，在保证整体结构强度的前提下，尽可能降低构件自身重量，适合在对重量有要求的便携设备、小型机载模组上使用。

　　从安装边界来看，这款构件的整体外轮廓为带圆角的近似正方体结构，安装时只需要在基体上加工出对应尺寸的方形沉槽，沉槽的深度略大于构件的轴向长度即可，不需要额外加工螺纹孔、销孔等附属结构，大幅降低了基体的加工难度。构件的啮合端面突出于安装平面的高度经过精确计算，保证和配对构件啮合时，齿牙的啮合深度达到设计要求，既能传递足够的扭矩，又不会因为啮合过深导致拆卸困难。构件的非啮合端面为平整平面，可以和沉槽的底面完全贴合，保证装配后构件的轴向定位精度，不会出现倾斜导致的啮合偏载。在实际装配过程中，这类构件可以采用压装或者粘接的方式固定在安装沉槽内，因为方形轮廓的防转特性，即使在承受较大周向扭矩的情况下，构件也不会在沉槽内发生转动，保证锁止结构的可靠性。

　　从加工工艺的角度来看，这款构件的外轮廓可以通过数控铣削一次加工成型，端面的螺旋齿牙可以采用多轴铣削或者成型铣刀加工，齿面的粗糙度控制在合理范围，降低啮合过程中的摩擦阻力，提升反复拆装的耐磨性。构件的所有棱边都做了去毛刺处理，避免装配过程中切屑残留影响装配精度。在实际选型使用时，需要根据所需传递的扭矩大小，匹配对应齿牙数量、啮合深度的规格，同时要保证配对构件的齿形旋向、齿距和该构件完全匹配，避免出现啮合卡滞、打滑的问题。这类结构相比传统的螺纹锁紧、销钉定位结构，在小空间、快拆装的应用场景下有着明显的优势，既减少了零件数量，又提升了装配效率，同时结构的可靠性也能满足工业场景下的使用要求。
