径流式涡轮叶轮机械结构设计

项目分类:通用机械零部件 发布时间:2023-08-11 ID:706062
  • 径流式涡轮叶轮机械结构设计

  在透平机械的核心部件设计中,这类径流式叶轮的结构合理性直接决定整套动力单元的能量转换效率,日常接触的小功率燃气轮机、车用涡轮增压器、微型膨胀发电设备里,都能见到同构型部件的应用。不同于轴流式叶轮的气流走向,该叶轮采用径向进气轴向出气的流道设计,气流从轮毂外侧的叶道入口进入,顺着叶片型面完成90度转向后从轮毂轴向端排出,过程中完成焓降向机械能的转换,整个叶型的曲率变化需要兼顾气流附着效果,避免叶道内出现流动分离引发的效率损失。

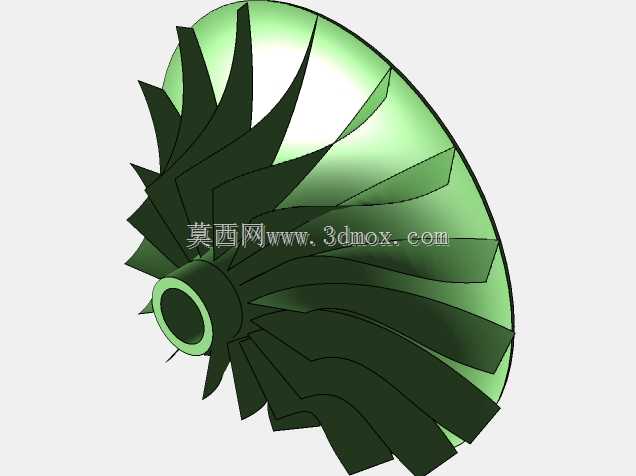

  从结构细节来看,叶片采用大扭角空间曲面设计,每个叶片的进口安装角、出口安装角沿叶高方向做连续渐变,靠近轮盖侧的叶型厚度更薄,降低高速旋转下的叶尖流动损失,靠近轮毂侧的叶根位置做了加厚过渡处理,匹配离心载荷下的应力分布要求,避免长期高转速运行出现叶根疲劳断裂。轮毂中心设计有带台阶的通孔结构,孔壁加工有定位止口,装配时可直接与传动轴的轴肩贴合定位,通孔的内径尺寸匹配常用的微小型透平设备传动轴径,轮毂外侧的轮盘厚度从中心向外缘逐渐减薄,既控制整体转动惯量,又保证轮盘自身的结构刚度,高速旋转时不会出现过大的轮盘形变。

  设计这类叶轮时,首先要匹配目标工况的流量与压比参数,先通过一维计算确定叶轮的进口外径、出口内径、叶片数、叶道进出口宽度这些基础参数,再通过三维造型完成叶片型面的构建,过程中需要反复调整叶型的中弧线曲率,保证叶道的通流面积沿气流方向平滑变化,避免出现局部通流截面突变引发的气流激振。叶片与轮毂、轮盖的连接位置全部做圆角过渡,圆角半径根据不同位置的应力集中系数调整,叶根位置的圆角半径更大,分散离心力带来的应力集中,叶尖位置的圆角更小,减少叶尖间隙带来的泄漏损失。

  实际应用场景中,这类叶轮的工作转速通常在每分钟数万转级别,因此设计时除了气动性能,还需要重点考虑转子动力学特性,整个叶轮的质量分布沿旋转轴严格对称,每个叶片的型面偏差控制在极小范围内,避免高速旋转时出现不平衡量引发的振动。安装边界上,叶轮的轴向定位依靠轮毂端面的止口与轴端锁紧螺母配合,周向定位依靠通孔内的键槽或者过盈配合实现,轮盖侧的外圆与壳体的密封环之间预留极小的装配间隙,既保证转动时不会出现碰磨,又能减少级间漏气损失。

  从建模逻辑来看,该叶轮的造型采用参数化驱动方式,将叶片数、进出口直径、叶高、安装角、叶型厚度分布这些参数全部设置为可变量,后续调整工况参数时可直接通过修改参数快速生成新的叶型,无需重新绘制曲面。叶片曲面采用多截面实体放样生成,每个截面的叶型坐标点通过气动计算结果导入,保证型面与气动设计要求完全一致,建模过程中对所有锐边做倒钝处理,既符合实际加工工艺要求,也避免后续有限元分析时出现应力奇异点。

  这类叶轮的加工通常采用五轴铣削整体成型,或者通过精密铸造完成毛坯后再做叶型的精加工,因此建模时需要充分考虑加工工艺性,叶片之间的流道宽度要保证铣刀能够伸入加工,叶型的最小曲率半径要大于加工刀具的半径,避免出现加工干涉。实际装配时,叶轮装入壳体后需要做整体动平衡校正,在轮毂端面或者轮盘外缘去除不平衡量,保证工作转速下的振动值在允许范围内,配套的轴承选型也要匹配叶轮的工作转速与载荷,保证转子系统的运行稳定性。
