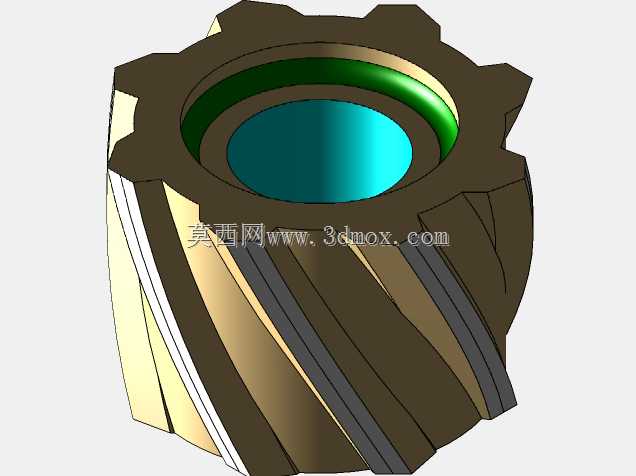

带内孔安装位螺旋齿锥齿轮结构

　　在各类需要相交轴动力传递的机械传动场景中，这类带内孔安装位的螺旋齿锥齿轮是核心的动力换向零件，常见于差速机构、机床主轴进给箱、小型农机传动箱、工业机器人关节减速单元等位置，承担着改变动力传输方向、匹配不同轴系转速扭矩的作用。不同于直齿锥齿轮的瞬时线接触啮合特性，该齿轮采用螺旋齿形设计，轮齿沿齿宽方向呈螺旋状排布，啮合过程中轮齿是逐步进入、逐步退出啮合区间的，重合度相较直齿锥齿轮提升30%以上，传动过程中的冲击、振动与噪声都能得到有效控制，更适合中高速、重载的连续传动工况。从结构设计逻辑来看，齿轮中心设置的阶梯内孔是核心安装定位基准，大直径内孔用于与传动轴的轴颈段配合，通常采用H7/k6的过渡配合公差，保证传动过程中齿轮与轴的同轴度，

　　避免偏心带来的传动误差与附加动载荷；内孔内侧的环形台阶面是轴向定位面，装配时与轴肩贴合，可承受传动过程中产生的轴向分力，配合轴端的挡圈或者圆螺母即可完成齿轮的轴向固定，无需额外设计复杂的定位结构，能有效缩减传动组件的轴向安装空间。齿轮外圆的齿顶部分做了等宽的齿顶修缘，齿顶边缘预留了微小的倒角，一方面是避免热处理后齿顶边缘的淬硬层崩落，另一方面也能减少啮合初始阶段的齿顶干涉，降低装配时的齿面研伤风险。齿面的螺旋角经过匹配计算，与配对齿轮的螺旋角大小相等、旋向相反，保证啮合时齿面的接触线沿齿长方向连续滑动，齿面接触斑点能覆盖齿宽的60%以上、齿高的40%以上，确保载荷均匀分布在齿面，避免局部应力集中导致的齿面点蚀、断齿等失效问题。

　　从安装边界来看，齿轮的最大外圆直径是径向安装的核心尺寸，设计周边箱体、轴承座等相邻零件时，需要预留至少2mm的径向安全间隙，避免齿轮运转过程中因热胀、轴系挠曲变形与周边零件发生刮碰；齿轮的轴向总厚度决定了轴系上的安装空间长度，装配时需要保证齿轮端面与相邻轴承、隔套的端面平行度误差控制在0.02mm以内，避免齿轮安装偏斜导致的单侧齿面过载。这类齿轮的轮齿根部做了圆角过渡处理，圆角半径按照齿根厚度的0.2倍设计，能有效降低齿根的应力集中系数，提升轮齿的弯曲疲劳强度，在承受冲击载荷时不易出现齿根断裂的问题。在实际选型应用时，需要根据传动比要求匹配对应齿数的配对齿轮，同时根据传递的额定扭矩核算齿面接触强度与齿根弯曲强度，

　　确保齿轮在额定工况下的使用寿命满足设备的大修周期要求。不同于普通直齿锥齿轮仅能用于低速传动的局限，该结构的螺旋齿锥齿轮可适配线速度不超过15m/s的传动场景，在小型动力头、园林机械传动箱、电动工具减速机构中都能稳定工作，其紧凑的内孔安装结构不需要额外设计轮毂连接结构，能直接套装在传动轴上，大幅减少了传动组件的零件数量，降低了装配复杂度与整体制造成本。建模过程中，齿形部分采用渐开线齿廓生成逻辑，先通过参数化方程生成单个轮齿的齿廓曲线，再沿螺旋引导线扫描生成实体齿形，之后通过圆周阵列完成全部轮齿的构建，最后对内孔、端面、齿顶等位置做倒角、圆角的工艺特征处理，确保模型的结构特征完全匹配实际加工工艺要求，可直接用于后续的工程图生成、装配干涉检查、有限元强度校核等设计环节，无需额外做结构修正。
