机加工用带安装法兰凸面密封端盖结构

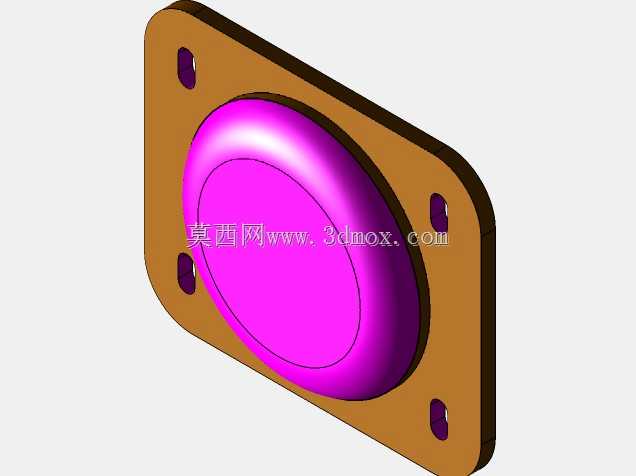

　　这款带安装法兰的凸面端盖结构，主要面向机加工工位的工装配套、小型设备腔体密封场景设计，在实际生产中多用于需要对轴端、腔体开口进行端面封堵，同时需要预留一定凸起避让空间的装配位置。从结构设计逻辑来看，整体采用方形法兰作为安装基体，四个角位对称布置沉头安装孔，孔位做了沉孔处理，安装时螺栓头部可以完全没入法兰平面，不会突出安装面干涉周边其他部件的排布，这种对称孔位设计也降低了安装对位的难度，现场装配时不需要额外做角度找正，只要对齐安装面的螺纹孔即可完成固定，能有效缩短产线装配的辅助工时。法兰主体中间的凸面结构采用圆弧过渡的凸起造型，并非平直端面，这种设计一方面是为了避让腔体内部突出的轴端、接头等部件，

　　避免端盖安装后与内部运动部件发生剐蹭干涉，另一方面圆弧过渡的结构相比直角凸起能更好分散端面承受的压力，当腔体内部存在一定气压或者介质压力时，应力会沿着圆弧面均匀分散到法兰基体上，不会在直角连接处出现应力集中导致端盖开裂的问题。从安装边界来看，方形法兰的四个安装孔中心距按照通用机加工工装的常用孔距规格设计，适配多数小型设备的腔体开口安装尺寸，法兰厚度经过受力校核，在采用常规工程塑料或者铝合金材质加工时，既可以保证足够的结构强度，不会因为紧固螺栓的压力出现法兰变形，也不会因为厚度过大造成不必要的材料浪费，符合机加工零件轻量化、低成本的设计要求。凸面部分的高度根据常见轴端伸出长度设定，刚好覆盖常规联轴器、轴头的伸出长度，

　　不需要额外加装垫片调整间隙，安装后凸面内壁与轴端预留0.5到1毫米的安全间隙，既不会接触转动部件造成磨损，也不会因为间隙过大导致密封腔体积冗余。在实际机加工场景中，这类端盖既可以作为小型工装夹具的端面封堵件，用来封闭夹具内部的气路、油路腔体，也可以作为3D打印制作的定制化设备端盖，用于小批量试制设备的临时装配，不需要开模制作，直接通过三维模型导出加工程序或者打印路径就可以快速制作，适配研发阶段快速迭代的需求。设计过程中特意将法兰的四个边角做了小倒角处理，避免安装时锐边划伤操作人员，同时安装孔的沉孔深度按照常用内六角螺栓的头部尺寸设计，保证螺栓拧紧后端面完全齐平，不会突出法兰表面影响后续的外装配件安装。

　　凸面与法兰连接的位置做了圆角过渡，不管是采用机加工铣削制作还是3D打印成型，都不会出现应力集中的薄弱位置，在反复拆装或者承受一定振动的工况下，连接位置不会出现断裂问题。密封面的设计上，法兰与安装面接触的一侧预留了密封槽安装位置，可以根据使用需求加装O型密封圈，实现腔体的静密封，当用于油路、气路腔体封堵时，可以保证介质不会从安装面泄漏，不需要额外涂抹密封胶，拆装维护更加方便。整体结构没有复杂的曲面或者特殊加工特征，采用常规的三轴铣床就可以完成全部加工工序，不需要定制特殊刀具，加工成本低，制作周期短，非常适合机加工工位的快速备件更换、小型非标设备的快速装配场景。在三维建模过程中，所有特征都采用参数化设计，安装孔距、凸面高度、法兰厚度都可以根据实际使用场景快速调整参数，不需要重新绘制草图，适配不同尺寸的安装需求，比如当需要适配更大的腔体开口时，只需要调整法兰的外形尺寸和孔位参数，凸面部分的结构可以直接复用，大幅提升设计改型的效率。
