外六角双外螺纹直通流体连接接头

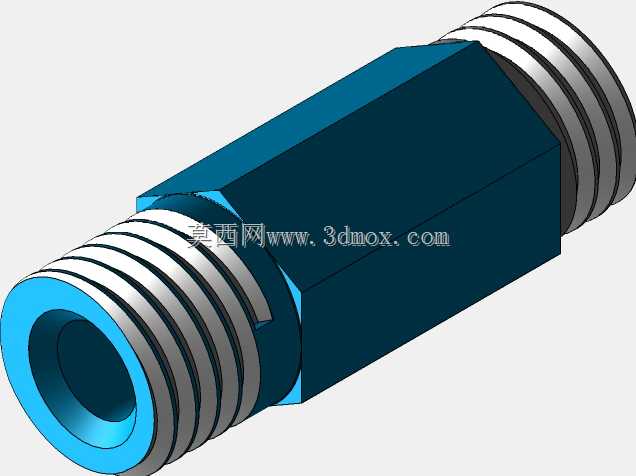

　　这款直通式管路接头在流体输送系统里属于基础但应用极广的连接件，日常在气动回路、低压液压支路、小型冷却水路、甚至民用给排水的小口径管路改造场景里都能见到它的身影，核心作用是实现两段同规格外螺纹适配管路的刚性直通对接，保证介质输送过程中无泄漏、流道通畅。从结构设计来看，中间段采用标准外六角造型，这个设计完全是从装配实操角度出发的，不管是使用活动扳手、开口扳手还是套筒，都能找到稳定的受力面，装配时可以施加足够的预紧扭矩，不会像圆柱外形接头那样出现打滑、无法拧紧的问题，六角的对边尺寸严格遵循对应螺纹规格的紧固件标准，和常规同规格螺母的扳手尺寸完全通用，现场装配不需要准备特殊工具，能大幅降低现场安装的工具适配成本。两端的外螺纹段做了等长设计，

　　螺纹牙型采用通用的连接螺纹标准，牙距和牙型角都适配常规的管路内螺纹接口，螺纹末端做了微小的倒角引导，安装时可以顺利对准内螺纹入口，不会出现螺纹错牙、刮伤内螺纹的问题，能有效提升装配一次成功率。内部流道采用等径直通孔设计，没有做缩径或者扩径的结构，这种设计的优势是介质通过时的流阻极小，不会在接头位置产生紊流、压损，不管是输送压缩空气、冷却水、低压润滑油还是其他无强腐蚀性的流体，都能保持稳定的输送效率，不会因为接头结构影响整个管路的流量参数。从安装边界来看，接头的总长度控制得比较紧凑，六角段的轴向长度刚好满足扳手咬合的最小尺寸要求，不会占用过多的管路安装空间，在一些布局紧凑的设备内部管路、狭小的安装腔体内，

　　这种紧凑尺寸的接头比长结构接头的适配性更强，不需要额外预留过大的操作空间。设计时还考虑了不同工况的适配性，主体结构的壁厚经过核算，能承受常规低压管路的工作压力，不会因为正常的管路压力波动出现开裂、变形问题，两端螺纹和六角段的衔接位置做了微小的圆角过渡，避免应力集中，在装配受力或者管路受轻微振动时，不会在衔接位置出现断裂失效的情况。实际使用时，只需要在两端螺纹上缠绕合适的密封材料或者加装密封垫圈，对准对应内螺纹接口，用扳手卡住中间六角段拧到规定预紧力即可完成安装，安装完成后不需要额外的固定结构，依靠螺纹的啮合强度和密封结构就能实现稳定连接，后期维护拆卸也很方便，卡住六角段反向拧动即可拆下，不会损伤两端连接的管路部件。

　　这类接头的建模过程需要重点把控几个核心尺寸的精度：首先是两端外螺纹的大径、中径、小径尺寸，必须和对应标准完全一致，否则会出现拧不进去或者装配后间隙过大泄漏的问题；其次是中间六角的对边尺寸、对角尺寸，必须符合扳手空间的标准要求，否则会出现扳手卡不进去、打滑的问题；还有内部通孔的同轴度，两端螺纹和内孔必须保证同轴，否则装配后会出现管路别劲、密封面贴合不严的问题；另外螺纹末端的倒角角度和长度也要控制在合理范围，既要起到引导对准的作用，也不能因为倒角过长减少有效螺纹啮合长度，影响连接强度。
