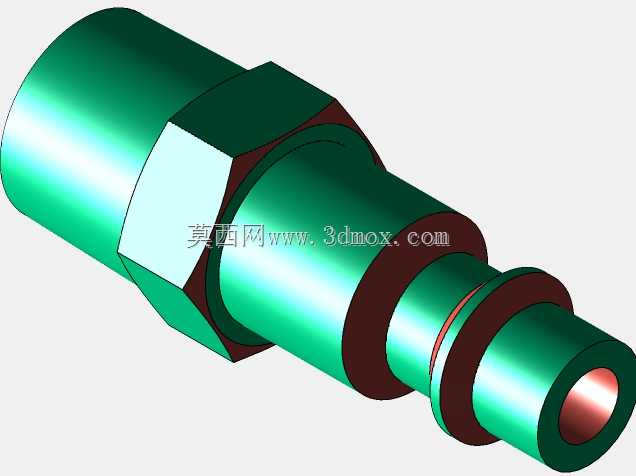

外六角快插式液压管路连接接头

　　这款接头主要应用在中低压液压传动回路、集中润滑系统以及小型气动控制管路的终端连接场景，在机床液压站、小型自动化设备的油路排布、工装夹具的气路接驳环节都能见到这类结构的身影，核心作用是实现不同通径管路之间的刚性过渡连接，同时兼顾安装时的扭矩承载与管路插接后的密封可靠性。从结构设计逻辑来看，接头主体采用阶梯轴式的整体构型，左侧大直径端加工外六角结构，这个结构并非装饰性设计，而是安装时的扳手受力位，能够在拧紧对接螺纹时提供足够的扭矩承载面，避免管体被扳手夹伤变形，六角的对边尺寸按照常规呆扳手、活动扳手的通用规格设计，适配现场安装时的常用工具，不需要定制专用工装就能完成装配。六角结构右侧依次设置多道环形凸台与凹槽，

　　其中靠近六角的第一组凸台是轴向定位面，安装时会抵接到对接阀块或者油路块的安装端面，配合端面密封件实现硬密封加软密封的双重密封效果，避免高压工况下出现渗漏；中间段的环形凹槽是用来安装卡簧或者限位挡圈的，当接头插入对应规格的快插母头时，挡圈会卡入母头的内部卡槽，实现轴向位置的锁定，防止管路受油压脉冲或者外力拉扯时出现松脱；最右侧的小直径端是快插导向段，端部做了小角度的倒角处理，能够在插入管路或者母接头时自动找正，不会刮伤内部的密封圈，导向段上的两道细环槽是用来安装O型密封圈的，两道密封的设计能够在0-16MPa的工作压力区间保持稳定的密封性能，即使存在轻微的管路振动，也不会因为单道密封的偏磨导致泄漏。从安装边界来看，

　　接头的最大外轮廓是左侧六角的对边尺寸，安装时需要预留至少两倍对边宽度的操作空间，方便扳手伸入完成拧紧动作，接头的总长度按照管路排布的最小避让距离设计，不会因为过长导致相邻管路之间出现干涉，也不会因为过短导致插接深度不足出现脱管风险。内部流道采用等通径设计，没有突然的截面变化，能够减少液压油或者压缩空气在接头内部的压力损失，避免出现紊流导致的管路振动与噪音，流道内壁的粗糙度按照流体输送零件的要求设计，不会因为内壁粗糙导致杂质附着堆积，长期使用也不会出现流道堵塞的问题。在实际选型使用时，需要注意对接管路的内径与接头右端的插接外径匹配，同时确认工作介质的兼容性，常规的丁腈橡胶密封圈能够适配矿物液压油、乳化液等常见工业介质，

　　如果是使用腐蚀性介质的场景，只需要更换对应材质的密封圈即可，主体结构不需要做改动。这类接头相比传统的螺纹拧入式接头，安装效率能够提升60%以上，不需要在管端缠绕生料带或者涂抹密封胶，避免了密封材料碎屑进入液压系统导致阀组卡滞的风险，在需要频繁拆装维护的设备管路场景中优势尤为明显，比如试验台的测试管路、可快换的工装夹具气路连接，都能通过这类接头实现快速接驳，减少设备的维护停机时间。结构设计时还做了应力分散处理，六角与柱体的衔接位置做了圆角过渡，避免拧紧时应力集中导致的接头断裂，即使在反复拆装的工况下，也能保持足够的结构强度，不会出现六角拧圆或者柱体断裂的问题。
