机加工用开口式带侧孔夹紧固定座结构

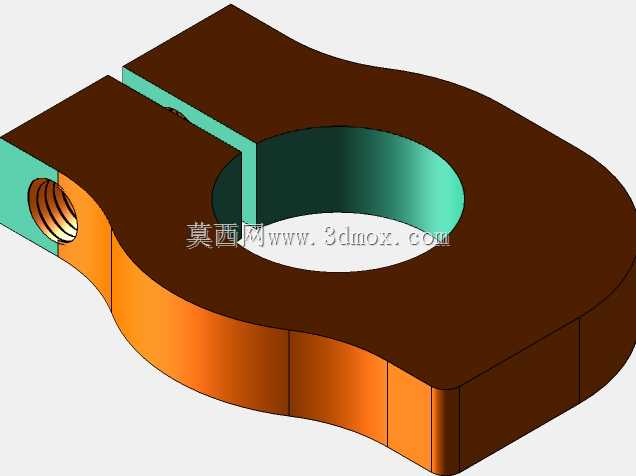

　　这款开口式带侧孔的固定夹紧座，是面向机加工工位工装配套设计的实用结构件，日常在普通铣床、小型数控钻铣工位的工件装夹、辅具固定场景中使用频率很高。从结构设计逻辑来看，主体采用一体式块体切削成型的思路，没有多余的拼接结构，整体刚性表现更稳定，能承受常规机加工过程中的切削振动与侧向载荷，避免装夹松动带来的加工尺寸偏差。主体中部开设的大尺寸通孔，是核心的穿装定位通道，既可以穿过光轴、导杆类杆件实现座体本身的位置固定，也能作为待加工棒料的穿过避让空间，适配不同长度工件的装夹需求。从通孔延伸至座体侧边的开口槽，是整个结构的功能核心，当开口槽侧边的锁紧结构受力收紧时，中部通孔的内径会产生可控的弹性形变，抱紧穿过孔内的杆件，实现无额外键槽、

　　销孔的快速锁紧固定，这种设计不需要在配套杆件上加工额外的定位结构，能大幅降低配套零件的加工成本，也方便工位上的位置快速调整，松开锁紧后就能沿着杆件轴向滑动调整位置，锁紧后即可保持固定，适配小批量多品种加工时频繁调整工装位置的需求。座体侧面开设的横向螺纹孔，是锁紧力的施力点位，通过拧紧对应规格的螺栓，就能拉动开口槽两侧的块体相互靠近，实现通孔的收缩抱紧，螺纹孔的深度经过合理设计，既保证足够的螺纹啮合长度来承受锁紧力矩，避免螺纹滑牙失效，也不会因为孔深过深造成主体结构的刚性削弱。外形轮廓上，座体没有采用规则的方形结构，而是在通孔外侧做了弧形过渡的轮廓设计，一方面是去除了块体上不受力的多余材料，降低整体零件重量，

　　另一方面弧形轮廓能减少尖角处的应力集中，在频繁锁紧松开的循环受力下，不容易出现开口槽根部的疲劳开裂问题。安装边界方面，座体的上下平面均为精加工的基准平面，平面度控制在工装使用要求的公差范围内，安装时可以直接贴合机床工作台面或者工装基板的平面，不需要额外的找平调整，底部平面的有效接触面积经过核算，即使在最大锁紧力矩下，也不会因为局部压强过大造成工作台面的压痕损伤。在实际机加工场景中，这类固定座常用来辅助定位小型工件的侧向支撑，或者作为导杆类工装的轴向固定块，比如在小型工位上安装行程挡块、定位靠模时，不需要在工作台面上打孔攻丝，直接通过导杆搭配这款夹紧座就能实现任意位置的固定，调整灵活度远高于传统的螺栓压板式固定结构。

　　设计过程中特意控制了开口槽的宽度尺寸，槽宽既保证松开状态下通孔能顺畅穿过对应直径的杆件，不会出现卡滞，也避免槽宽过大造成锁紧时形变量过大，导致材料超过弹性极限出现塑性变形，失去反复使用的锁紧能力。侧部螺纹孔的位置设置在开口槽的中下部，锁紧时的受力点更靠近通孔的中心轴线，能让通孔周向的抱紧力分布更均匀，不会出现局部抱紧力不足导致的固定打滑问题。座体的外轮廓边角都做了小尺寸的倒角处理，一方面是去除加工过程中产生的锐边毛刺，避免操作人员调整工装时被划伤，另一方面倒角也能消除零件热处理过程中边角处的应力集中点，提升零件的整体使用寿命。在材质适配性上，这个结构既可以采用45号钢调质处理制作，满足常规机加工工位的高刚性需求，也可以采用铝合金材料加工，用在对工装重量有要求的移动工位、轻型加工场景中，结构本身的尺寸冗余量足够，不会因为材质更换就出现结构强度不足的问题。和传统的剖分式轴承座、固定环类零件相比，这款结构的块体底部有更大的平面接触面积，固定后的抗扭转能力更强，即使承受较大的侧向切削力，也不会出现绕杆件轴线转动的问题，更适合机加工工位的复杂受力场景。
