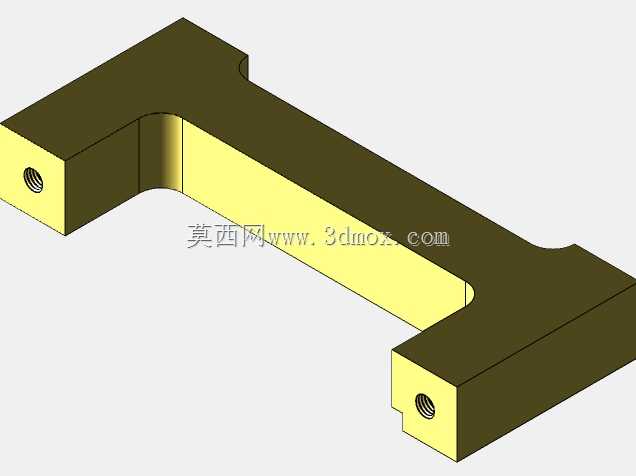

机械加工用U型螺纹连接支座结构

　　该U型结构件是机械加工工装与小型设备装配场景中常用的支撑连接部件，日常在工装夹具搭建、小型检测设备定位、生产线辅助工位固定等场景中都能见到这类构件的身影，它的核心作用是在两个平行安装面之间形成稳定的跨接支撑，同时通过两端的内螺纹结构实现快速装拆，不需要额外的焊接或者复杂的紧固件组合就能完成固定。从结构设计逻辑来看，整体采用等截面U型弯折的一体化结构，没有拼接焊缝，整体刚性更好，避免了拼接结构在长期受载下出现的连接松动、形变错位问题。两端的凸台部分做了加厚处理，螺纹孔直接加工在凸台中心位置，螺纹孔的深度经过匹配计算，能够保证标准螺栓拧入后有足够的啮合长度，不会出现滑牙或者连接强度不足的问题，同时凸台的端面做了铣平处理，

　　安装时能够和被连接件的表面完全贴合，不会出现倾斜导致的受力不均。中间的连接臂部分采用了等厚度的矩形截面，截面尺寸经过受力校核，在承受垂直于安装面的压载荷、平行于安装面的剪切载荷时，形变率控制在工装使用允许的范围内，不会因为受力出现明显的挠曲变形。U型的开口尺寸是根据常见的安装跨距设计的，开口内侧的转角处做了圆弧过渡处理，避免了直角应力集中的问题，在长期交变载荷作用下不会从转角位置出现开裂失效。外轮廓的所有非安装边都做了小倒角处理，既去除了机加工产生的毛刺锐边，避免装配时划伤操作人员，也不会因为边角磕碰产生凸起影响安装精度。从安装边界来看，两端凸台的外轮廓尺寸统一，安装时不需要区分方向，两端的螺纹孔同轴度控制在装配公差范围内，

　　不管是正向还是反向安装都能保证螺栓顺利穿入，降低现场装配的调整难度。这类构件在实际使用中，常被用来做光电传感器的安装支架、小型气动元件的跨接固定座、工装板之间的间隔支撑块，相比直条形的支撑块，它的U型结构可以避开安装面中间的管线、凸起结构，不需要额外做避让设计，直接跨接在障碍物两侧就能完成固定，大幅减少现场工装改造的工作量。设计时没有采用多余的减重孔或者装饰性结构，所有结构特征都服务于功能实现，机加工工序也相对简单，通过下料、铣外形、钻螺纹孔、倒角去毛刺几个常规工序就能完成加工，不需要特殊的刀具或者复杂的工装夹具，加工成本低，适合批量制作备用。在实际选型使用时，只需要根据实际承载的载荷大小、需要跨接的开口宽度匹配对应尺寸的构件即可，

　　两端的标准螺纹孔可以适配不同长度的连接螺栓，满足不同厚度被连接件的安装需求，不需要对构件本身做二次加工就能直接使用。构件的表面没有做特殊的涂层处理，常规的发黑防锈处理就能满足车间环境下的使用要求，如果是在潮湿或者有腐蚀介质的场景使用，也可以根据需求更换不锈钢材质加工，结构本身不需要做调整就能直接适配不同材料的加工工艺。
