多通孔圆柱类机械加工工装基座结构

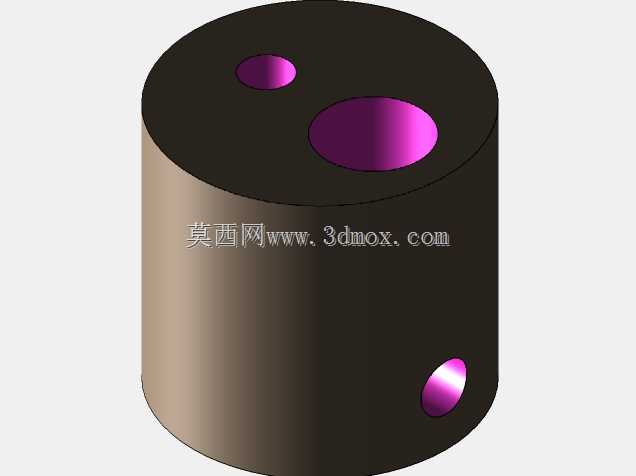

　　在常规机械加工车间的工装夹具适配场景里，这类带多向通孔的圆柱结构件常作为定位基座使用，适配立式铣床、钻床的工位装夹需求，区别于标准方块工装，圆柱外形可配合三爪卡盘直接装夹，无需额外制作异形夹爪，能大幅缩短单件装夹的辅助工时。从结构设计逻辑来看，主体采用等直径圆柱构型，外圆面预留足够的装夹夹持余量，顶面开设的两个不同直径的沉孔，分别适配不同规格的定位销与紧固件安装，其中大直径沉孔用于穿入主定位销轴，实现与上层工装板的同轴定位，小直径沉孔用于安装锁紧螺钉，限制工装的周向转动自由度；侧面开设的径向通孔则用于接入气路或油路，适配气动夹紧、液压辅助支撑的工位需求，孔口做了倒角处理，避免管路接头安装时出现密封件切边的问题。

　　设计阶段优先考虑了加工工艺性，所有孔位的轴线均与圆柱主体轴线保持垂直或平行的位置关系，没有空间斜孔结构，普通三轴加工设备即可完成全部工序，无需定制五轴加工程序，能有效降低单件加工成本。外圆面的粗糙度要求控制在Ra1.6以内，保证三爪卡盘夹持时的接触面积均匀，避免装夹偏心导致的孔位加工超差；各个内孔的尺寸公差统一按H7级精度设计，与标准销轴、管接头的适配间隙控制在0.02mm以内，既保证装配顺畅，又不会出现定位间隙过大的问题。安装边界方面，圆柱主体的高度与直径比例控制在1:1.2左右，放置在机床工作台面时重心偏低，即使承受较大的切削侧向力，也不会出现工装倾覆的问题；底面做了精磨处理，平面度公差控制在0.01mm以内，

　　与机床工作台面贴合时无需额外垫铜皮调整，就能保证装夹的水平度。实际使用过程中，这类基座可根据加工需求更换上层的定位模块，不需要重新制作整套工装，适配多品种小批量的零件加工场景，比如小型轴类零件的径向钻孔、法兰类零件的端面铣削工位，都可以通过这个基座快速搭建装夹体系。孔位布局时特意将两个顶面孔的中心距设置为标准整数尺寸，加工时可以直接用机床坐标定位，不需要做复杂的尺寸换算，降低人工编程的出错概率；侧面径向孔的位置距离下端面预留了足够的扳手操作空间，安装管路接头时不需要将工装从卡盘上拆下，就能完成接头的锁紧操作。结构上没有设置多余的减重槽或装饰性结构，整体刚性充足，在承受铣削加工的轴向进给力时，圆柱主体的变形量控制在0.005mm以内，

　　能有效保证加工零件的尺寸稳定性。针对加工过程中的切屑排出问题，各个孔的孔口倒角同时起到了导屑作用，钻削、铣削产生的金属切屑不会在孔口堆积，避免切屑卡入配合面导致的定位精度下降。这类结构也可作为小型液压阀块的基体使用，内部的通孔可直接作为流道使用，通过外接堵头调整流道走向，快速搭建简易的液压回路，用于教学演示或小型液压设备的功能测试场景，不需要单独设计复杂的阀块结构，缩短非标设备的试制周期。
