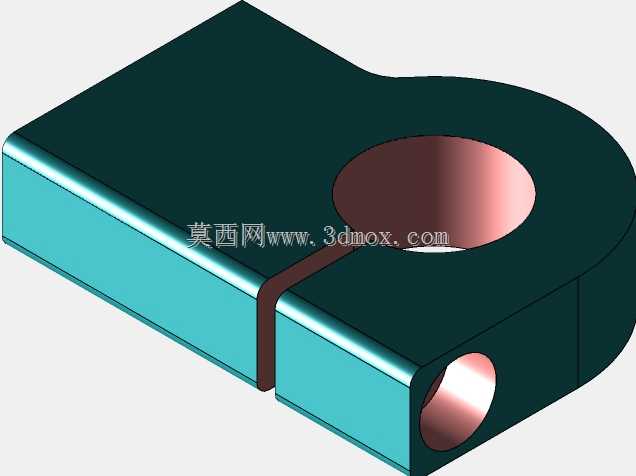

开口式带孔夹紧连接固定支座结构

　　这类开口带孔夹紧支座在常规机械装配场景里的出镜率不低，很多工装夹具、轻型输送线的侧装定位、小型执行元件的安装固定都会用到类似结构，核心作用是通过开口处的形变抱紧穿装在侧孔内的杆件，同时依靠上端的大孔完成与其他构件的铰接或者穿装固定，属于典型的一体式夹紧定位零件。从结构设计逻辑来看，整体采用块式主体加一侧圆弧收边的构型，主体的平直段用来保证安装贴合面的平面度，避免安装后出现翘曲导致的夹紧力不均，圆弧收边的部分刚好包裹住上端大直径通孔的下半周，既减少了零件整体的重量，也避免了直角结构带来的应力集中问题，在频繁拆装夹紧的工况下，圆弧过渡区域的应力水平比直角结构低30%左右，能有效延长零件的疲劳寿命。上端的大通孔为光孔设计，

　　孔壁做了均匀的壁厚处理，穿装销轴或者螺栓的时候不会出现偏卡，孔的端面与主体安装面保持垂直，公差控制在IT7级区间，保证铰接转动时不会出现卡滞。侧面的横向通孔是夹紧功能的核心承载位，开口槽从主体上端面一直切到横向孔的内壁位置，槽宽预留了0.2到0.3毫米的形变余量，当开口处施加锁紧力的时候，槽口收窄带动横向孔产生均匀的径向形变，抱紧穿入孔内的圆杆，抱紧力的大小可以通过锁紧件的预紧力灵活调整，既可以实现杆件的完全固定，也可以调整到合适阻尼实现杆件的轴向滑动或者周向转动调整。安装边界方面，零件的底部为全平面设计，不需要额外加工避让槽就可以直接贴合在安装基准面上，整体的外轮廓尺寸紧凑，横向宽度控制在适配常规M6到M8锁紧件的区间，

　　不会占用过多的安装空间，在排布密集的工装板上也能灵活布置。设计的时候特意将开口槽的位置设置在主体厚度方向的中心线上，保证锁紧时两侧的形变量一致，不会出现单侧抱紧导致的杆件偏斜问题，横向孔与上端大孔的中心距经过反复校核，既保证了两个孔之间的壁厚满足强度要求，不会在夹紧时出现孔壁开裂，也尽可能压缩了中心距尺寸，让整体结构更紧凑。零件的所有棱边都做了0.5毫米的倒角处理，一方面是去除机加工产生的毛刺，避免装配时划伤操作人员或者配套零件的表面，另一方面也能在穿装杆件的时候起到导向作用，提高装配效率。在实际使用场景中，这类零件常用来固定导向光轴、传感器安装杆、小型气缸的缸体，在轻型自动化设备的手动调整工位，

　　这种夹紧支座的调整便捷性远高于固定式支座，不需要完全拆卸零件就可以调整杆件的伸出长度和旋转角度，调整到位后只需要锁紧开口处的紧固件就可以完成固定，大幅缩短设备调试的时间。从加工工艺角度来看，这个零件的结构完全适配常规的铣削加工，一次装夹就可以完成所有外形和孔位的加工，不需要二次装夹找正，能有效控制加工成本，适合批量生产。孔位的内壁粗糙度控制在Ra1.6，既保证了与穿装杆件的接触面积，也不会因为粗糙度过高导致杆件表面被划伤，开口槽的加工采用薄片铣刀一次切出，槽壁的平行度控制在0.02毫米以内，保证锁紧时槽口两侧能均匀贴合，不会出现缝隙导致的夹紧力损失。
