剖分式轴瓦固定用半圆轴承座结构

　　在常规旋转轴系的支撑结构设计中，这类半圆式分体轴承座是滑动轴承组件里的核心固定构件，主要承担轴瓦的定位、载荷传递以及安装基准的作用，常见于中小型减速机、输送机驱动端、普通机床主轴箱的非重载支撑位，也会用在一些需要频繁拆装维护的农用机械、轻工设备的传动部位，相比整体式轴承座，它的最大优势是轴系装配时不需要沿轴向穿装，对于已经完成轴上零件装配的长轴结构，能直接从径向完成安装固定，大幅降低现场检修的拆装工作量。

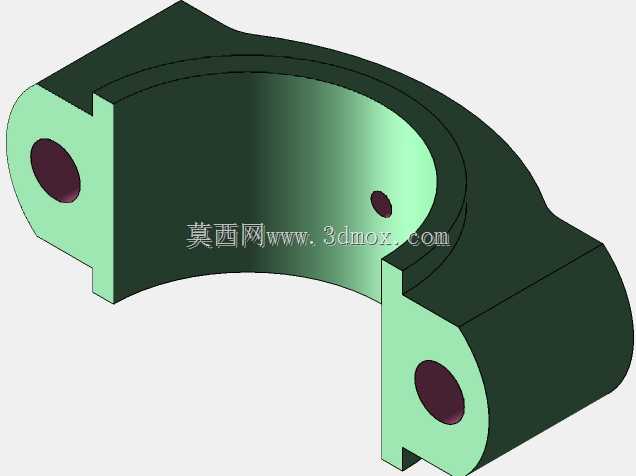

　　从结构功能来看，这个构件是剖分式滑动轴承的上半或者下半座体，内侧的弧形面是和轴瓦外径完全贴合的定位面，加工时需要保证弧面的圆度和表面粗糙度，否则会导致轴瓦装配后出现应力集中，运行过程中产生偏磨、发热的问题。两端伸出的带孔耳板是安装锁紧位，两个同轴的通孔用来穿装连接螺栓，把上下两个半座体锁紧成完整的轴承套，中间的小螺纹孔是油杯安装位或者定位销孔，用来加注润滑脂或者固定轴瓦防止其随轴转动。设计时首先要确定内侧弧面的直径，这个尺寸需要和配套轴瓦的外径保持过渡配合，公差一般选H7/k6，既保证装配后轴瓦不会发生径向窜动，也不会因为过盈量太大导致轴瓦变形挤压内侧的油膜间隙。

　　安装边界方面，两个耳板的螺栓孔中心距是核心安装尺寸，设计时需要根据螺栓的公称直径预留足够的安装间隙，比如M10的螺栓，孔位一般做11mm的通孔，中心距公差控制在±0.1mm以内，保证上下座体合装时不会出现错位。耳板的厚度需要根据轴承承受的径向载荷计算，普通轻载工况下厚度取螺栓直径的1.2-1.5倍就能满足强度要求，避免螺栓锁紧时耳板发生弯曲变形。座体的外侧圆弧面不需要过高的加工精度，只要保证铸造或者铣削后没有明显的凸起、砂眼就行，因为这个面不承担配合功能，主要是减少整体重量，避免和周边的机架、传动零件发生干涉。

　　实际机加工过程中，这类零件一般先做毛坯的铣削基准，先把两个耳板的下端面铣平作为安装基准面，然后再用分度头或者工装装夹，加工内侧的弧形配合面，最后钻两端的螺栓孔和中间的小油孔。需要注意的是内侧弧面的轴向长度要和轴瓦的宽度匹配，不能比轴瓦短，否则轴瓦装配后会出现轴向窜动，也不能太长，不然会和轴上的密封件、挡圈发生摩擦。在选型替换的时候，除了核对内径、螺栓孔中心距，还要注意座体的总宽度和外侧的最大回转半径，避免安装后和周边的传动带轮、齿轮产生运动干涉，尤其是在改造旧设备的时候，经常会遇到原有轴承座损坏需要替换的情况，这时候安装边界的尺寸比承载能力更优先，哪怕承载余量足够，要是外形尺寸超差装不进原有安装位也没法使用。

　　这类结构的设计难点其实不在强度计算，而在配合公差的选取，很多新手设计的时候容易把内侧弧面的公差放得太松，导致轴瓦装配后有间隙，运行的时候轴瓦跟着轴一起转，很快就会把座体的配合面磨坏，或者把公差选得过紧，装配的时候需要强行敲打，导致轴瓦变形，内侧的油隙被压没，开机没多久就会烧瓦。另外两端耳板的螺栓孔位置要和对合的另一半座体完全同轴，加工的时候最好是把两个半座体用工艺销定位后合钻螺栓孔，这样能保证合装的时候孔位完全对齐，不会出现螺栓穿不进去的问题。中间的小油孔位置要正对轴瓦上的油槽，这样润滑脂才能顺利进到轴和轴瓦的摩擦面之间，要是位置偏了，油道被堵住，润滑失效就会快速磨损。
