扭转式圆柱螺旋弹簧结构设计

　　在各类工装夹具、机床操作机构、小型机电复位结构中，扭转弹簧是承担扭矩传递、角度复位、载荷缓冲功能的核心弹性元件，本次设计的双圈扭转弹簧，主要适配机加工工位的定位压杆、操作手柄复位、夹具锁止机构的使用场景，这类场景对弹簧的扭转刚度、端部受力方向、安装空间边界都有明确的工程要求。

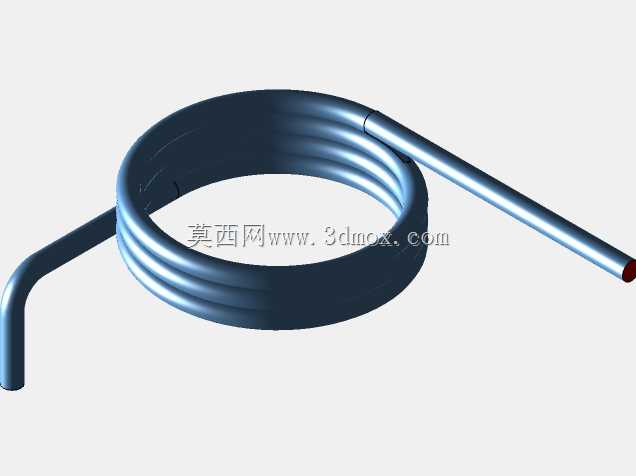

　　从结构设计逻辑来看，这款弹簧采用等节距圆柱螺旋排布，有效圈数为3圈，簧丝截面为圆形，这种截面形式在扭转受力时应力分布更均匀，相比矩形截面簧丝加工难度更低，适配常规冷卷弹簧加工工艺，量产一致性更好。弹簧的两个伸出端为直臂扭臂，扭臂末端做了小角度弯折处理，弯折段的长度根据安装座的卡槽深度确定，目的是避免弹簧工作时扭臂从安装槽内滑脱，同时保证扭矩传递时力的作用点稳定，不会出现偏载导致的簧圈错位。

　　设计过程中首先确定的是安装边界：弹簧的中径尺寸适配安装轴的直径，装配后簧圈内壁与安装轴之间预留0.2-0.3mm的间隙，这个间隙既可以避免弹簧扭转时与轴面产生摩擦损耗，又不会因为间隙过大导致弹簧工作时出现径向晃动，影响复位精度。弹簧的自由高度由有效圈数和节距决定，节距设置略大于簧丝直径，保证弹簧在最大扭转角度下相邻簧圈不会发生挤压接触，避免附加的摩擦阻力影响扭矩输出的线性度。

　　从功能特性角度，这款扭转弹簧的刚度根据实际工况的复位扭矩需求计算确定，当扭臂从自由状态扭转至工作角度时，产生的扭矩刚好可以带动操作杆回到初始位置，同时不会因为刚度过大导致操作时需要施加的力超出人体工学舒适范围。簧丝材质选用常规的碳素弹簧钢，这类材料经过淬火回火处理后具备足够的弹性极限和疲劳强度，能够承受数十万次的反复扭转加载，适配机加工设备高频次操作的使用需求，表面做发黑处理即可满足常规车间环境的防锈要求，无需额外的镀层处理，控制加工成本。

　　在实际安装使用时，弹簧的螺旋圈套在固定销轴上，两个扭臂分别卡在固定支架和活动构件的卡槽内，当活动构件绕销轴转动时，带动其中一个扭臂转动，使簧圈产生扭转变形，储存弹性势能，当外力撤除后，弹簧释放弹性势能带动活动构件复位。设计时特意校核了最大扭转角度下的簧丝应力，确保最大应力值低于材料的许用扭转应力，避免长期使用出现塑性变形导致复位失效，同时扭臂的弯折位置做了圆角过渡，避免应力集中导致扭臂在反复受力时出现断裂问题。

　　这类扭转弹簧的应用场景非常广泛，除了机加工工装的复位机构，还可以用在各类小型电器的开关复位、门窗铰链的回弹结构、自行车车闸的复位结构中，不同场景下只需要调整簧丝直径、中径、有效圈数、扭臂长度和角度，就可以适配不同的扭矩需求和安装空间。本次设计的结构参数完全适配常规机加工工位的操作压杆机构，安装时不需要额外定制特殊的安装座，直接利用现有设备的销轴和卡槽即可完成装配，替换原有失效弹簧时不需要对设备结构做任何改动，具备很好的互换性。

　　建模过程中对簧丝的扫掠路径做了连续曲率处理，螺旋段和直臂段的过渡位置做了相切约束，避免模型出现尖锐的转角，和实际加工的弹簧形态保持一致，同时对扭臂末端的弯折段做了尺寸标注，方便加工时直接参照模型确定弯折角度和长度，减少后续的尺寸校核工作量。模型的装配关系完全按照实际安装状态设置，可以直接导入装配体中做干涉检查，验证弹簧在最大扭转角度下是否会和周边构件发生碰撞，提前规避安装后出现的运动干涉问题。
