机械加工用带窗口圆孔安装固定板结构

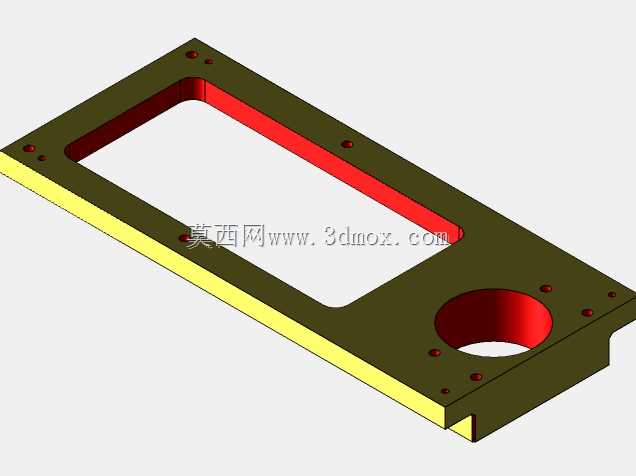

　　这款板类结构件在常规机械加工工装、小型设备机架的定位安装场景中应用十分普遍，日常车间里做非标设备的工位治具、小型检测设备的承载基板时，经常会用到这类带镂空窗口和侧置圆孔的板件。从实际使用的角度看，板体上的长条形镂空窗口并非减重设计那么简单，这个窗口刚好对应设备上需要外露的操作区域或者观察区域，比如安装小型触控显示屏、嵌入式操作按键组，或是留出工件穿过的避让空间，窗口内侧做的红色衬边结构，是预留的密封胶条安装槽，安装时嵌入对应截面的橡胶密封条，就能在窗口位置实现基础的防尘防溅效果，适配车间里有少量切削液飞溅、粉尘飘落的加工环境。侧置的圆形通孔是为穿装旋转轴类部件预留的安装位，孔壁做了精加工余量预留，

　　实际加工时可以根据选配的轴径做精镗处理，孔周边的沉头孔位是给轴座、轴承端盖这类配套零件预留的固定点位，安装时螺丝从板体背面穿入，正面不会突出螺丝头，避免和周边运动部件产生干涉。板体边缘一圈均匀分布的小孔是整体安装固定孔，孔位间距按照常规工业铝型材的安装孔距做了匹配设计，既可以直接固定在铝型材搭建的机架上，也可以配合等高垫块安装在铸铁工作台面上，适配不同的安装基础。板体侧面的黄色分层结构是叠层设计的直观体现，主体采用厚度足够的结构钢板做承载基底，保证整体刚性，不会因为长期承重或者装夹受力产生翘曲变形，表层贴合的薄板材是耐磨层，针对经常和工件、工装接触的边缘位置做耐磨强化，延长板件的使用寿命。设计这类板件的时候，

　　首先要确认的是安装边界尺寸，板体的长宽尺寸要完全适配安装位的预留空间，不能超出机架的外轮廓，同时要给周边的管线、接头留出足够的布线空间，板体厚度的选择要结合承载重量计算，常规工位治具用8-12mm厚度的板材即可满足刚性要求，如果是承载较重的动力部件，需要适当增加板厚或者在背面加装加强筋。镂空窗口的尺寸要完全匹配内嵌部件的外形，单边预留0.2-0.5mm的安装间隙，方便装配时调整位置，窗口边角做圆角处理，避免应力集中导致板件受力开裂，同时也能避免安装时划伤操作人员。侧置圆孔的中心高要和配套轴系的中心高完全对齐，孔位公差控制在H7级别，保证轴系安装后的同轴度，避免转动时出现卡滞、偏磨的问题。

　　所有固定孔的位置都要和配套零件的安装孔位一一对应，沉头孔的深度要保证螺丝安装后完全沉于板面以下，不会突出平面影响其他部件安装。实际加工这类板件时，通常先下整块板材的毛料，通过铣床加工出整体外形和各个孔位、镂空窗口，再对安装基准面做磨削处理，保证平面度符合装配要求，密封槽的加工要控制深度和宽度尺寸，保证胶条安装后压缩量在合理范围，既能起到密封作用，又不会因为压缩量过大导致装配困难。这类板件在日常维护时也比较方便，因为是平板类结构，表面没有复杂的凹凸结构，清理切屑、擦拭油污都很便捷，耐磨层出现磨损后也可以单独更换表层板材，不需要整体更换整个基板，能降低后期的维护成本。在做三维建模的时候，要特别注意各个孔位的位置度约束，避免装配时出现孔位错位的问题，所有边角的倒角、圆角都要在模型里明确标注，给后续加工提供准确的尺寸依据，叠层结构的配合面要标注平面度要求，保证两层板材贴合紧密，不会出现间隙。
