单拐偏心曲轴机械加工专用三维结构

　　这款单拐偏心曲轴结构，主要面向小型往复式动力设备的传动场景设计，常见应用在小型空压机、单缸内燃机、微型柱塞泵这类需要将旋转运动与直线往复运动相互转换的设备中。从实际加工与装配的角度出发，设计时首先明确了两端主轴颈的同轴度公差要求，作为整根轴的安装基准，两端轴段分别适配对应的轴承安装位，轴端的中心孔结构是加工时的工艺基准，可用于外圆磨床加工时的顶尖装夹，保证各段轴颈的圆度与圆柱度符合装配要求。

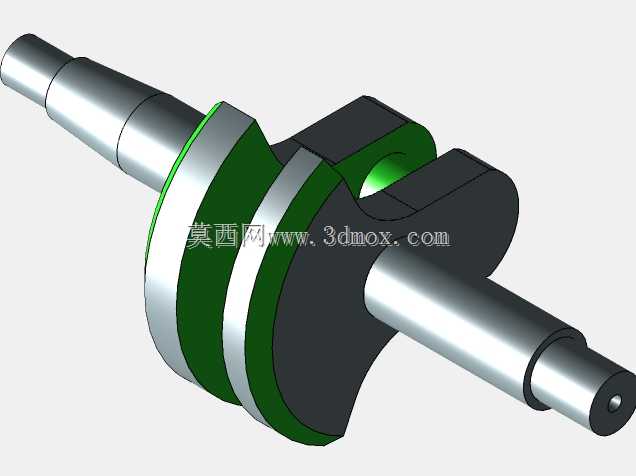

　　偏心曲柄部分的设计是整个零件的核心，曲柄销与主轴颈的偏心距直接决定了配套活塞或者柱塞的行程长度，设计时需要根据配套设备的排量、冲次参数反向核算偏心距数值，同时要校核曲柄部位的抗弯、抗扭强度，避免设备运行过程中受交变载荷出现疲劳断裂。图中曲柄两侧的环形凸台结构，一方面是为了平衡曲柄旋转时产生的离心力，减少设备运行时的振动，另一方面也作为曲柄销部位的加强筋，提升偏心部位的结构强度，凸台与轴身的过渡位置全部采用圆角过渡，避免应力集中，这也是轴类零件设计中必须注意的细节，直角过渡位置在交变载荷下很容易萌生疲劳裂纹。

　　从安装边界来看，两端主轴颈的直径尺寸需要和选配的滚动轴承内径完全匹配，轴颈上预留的卡簧槽或者轴肩结构，用于轴承的轴向定位，装配时轴承内圈与轴颈采用过盈配合，外圈安装在设备箱体的轴承座孔内，保证整根曲轴转动时无径向窜动。曲柄销部位需要配套连杆大头轴承，设计时同样要考虑连杆的安装空间，曲柄的回转半径不能超出设备箱体的内部空腔尺寸，避免运转时曲柄与箱体内壁发生运动干涉。

　　加工工艺层面，这款曲轴的结构适合采用模锻毛坯先成型整体轮廓，之后通过数控车床粗车各段外圆，留0.2到0.3毫米的磨削余量，再经过热处理提升轴颈部位的表面硬度，最后用外圆磨床精磨各段主轴颈与曲柄销到最终尺寸，保证表面粗糙度满足轴承配合的要求。设计时特意将各段轴颈的退刀槽尺寸做了统一，减少加工时的换刀次数，提升加工效率，同时轴端的倒角结构也做了标准化处理，方便装配时轴承、密封件的顺利导入，避免装配时刮伤零件表面。

　　在实际功能实现上，曲轴运转时，主轴颈围绕自身轴线做整周旋转，偏心的曲柄销则带动连杆做平面运动，将输入的旋转扭矩转化为连杆端的往复推拉力，反过来也可以将连杆端输入的往复直线推力转化为主轴端的旋转扭矩输出，整个传动过程中，曲轴需要持续承受连杆传递来的气体作用力、往复惯性力以及旋转离心力的复合作用，所以结构设计时对各部位的壁厚、过渡圆角都做了针对性的强化，保证零件在额定转速、额定负载下的使用寿命满足设计要求。另外，轴身的光滑过渡设计也减少了运转时的空气阻力，同时避免润滑油在轴身附着时出现不必要的搅动损失，对于小型动力设备来说，这类细节优化能够小幅提升设备的整体传动效率。
