带肩圆柱定位销轴机械结构设计

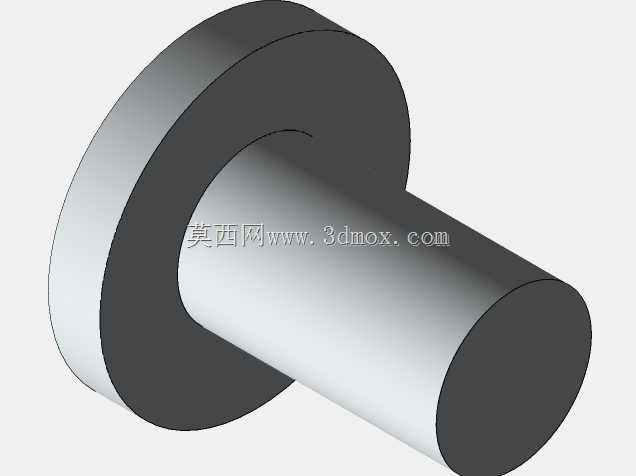

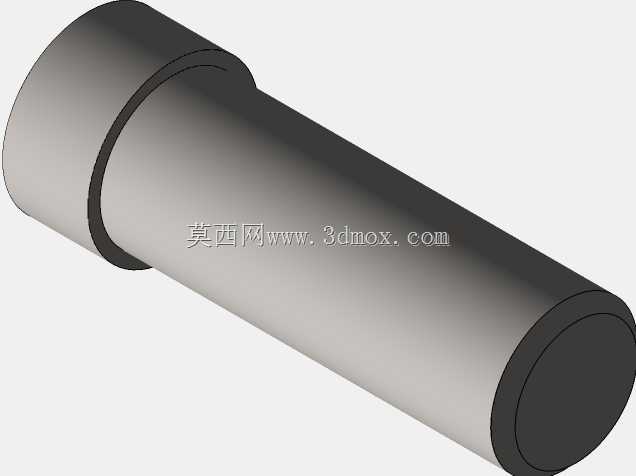

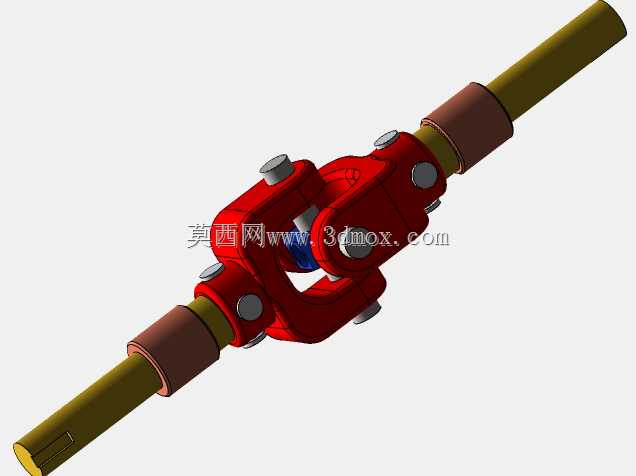

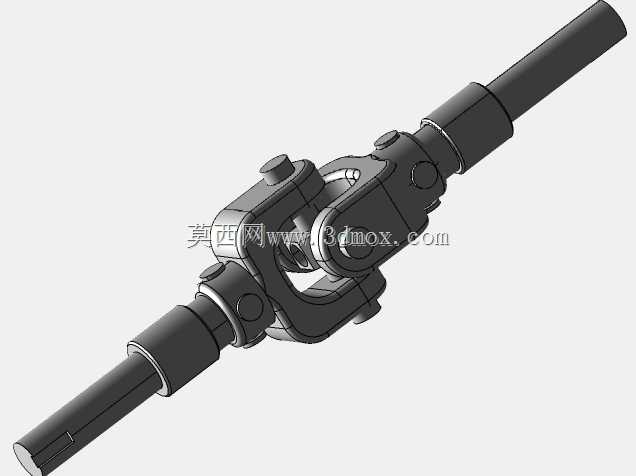

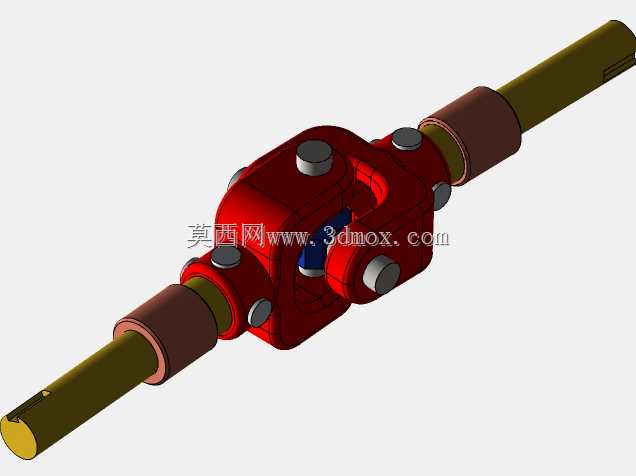

　　在各类工装夹具、传动组件以及装配定位场景中，这类带肩圆柱销轴是应用频次极高的基础连接件，区别于普通光轴的核心特征在于轴端的一体式凸肩结构，在装配过程中可直接实现轴向限位，无需额外加装轴用挡圈或者锁紧螺母，能大幅缩减装配工序的零件数量，尤其适合空间紧凑、无法布置额外限位结构的装配工位。从实际使用场景来看，这类销轴常被用于电机组件的铰接定位、工装治具的工件定位基准、连杆机构的转动铰接点，以及钣金机架的装配定位销使用，在承受径向剪切载荷的同时，凸肩端面可承担一定的轴向抵紧力，避免销轴在设备运行过程中出现轴向窜动，保障铰接或者定位位置的精度稳定性。

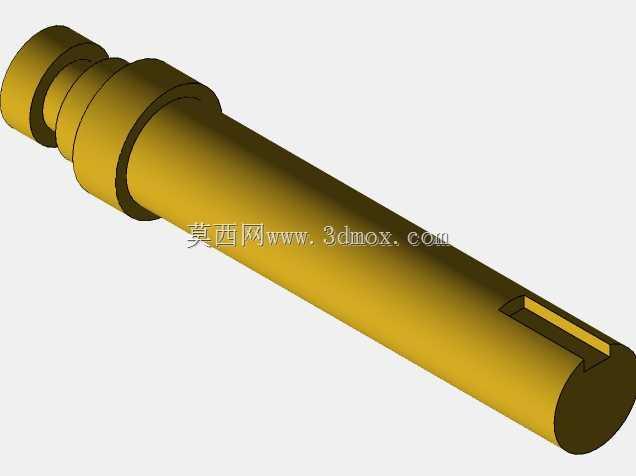

　　从结构设计逻辑来看，该销轴采用单凸肩等直径光轴结构，轴身整体为高精度圆柱面，表面粗糙度需控制在Ra1.6以内，保障与安装孔的配合精度，根据使用场景的载荷差异，可选择间隙配合、过渡配合或者过盈配合的公差带，当作为转动铰接轴使用时，轴身与安装孔之间通常选用H7/g6的间隙配合，保障铰接转动的灵活性，同时控制配合间隙在0.01-0.03mm区间，避免铰接点出现过大的旷量影响传动精度；当作为定位销使用时，则选用H7/p6的过盈配合，压入安装基座后实现无间隙定位，保障重复装夹的位置一致性。凸肩部分的直径比轴身大2-5mm，厚度根据轴向承载需求设定，通常不小于轴身直径的1/5，凸肩与轴身的过渡位置采用小圆角过渡，避免应力集中导致销轴在交变载荷下出现断裂失效，轴身的末端设计有微小的导入倒角，方便装配时快速对准安装孔，减少压装过程中的孔壁刮伤。

　　在安装边界层面，这类销轴的安装需要在基座上加工对应直径的通孔或者盲孔，当采用通孔安装时，轴身长度需略大于两个被连接件的总厚度，末端可根据需求加装开口销或者铆边处理防止松脱；当采用盲孔安装时，轴身插入深度需不小于轴身直径的1.5倍，保障压装后的结合强度，凸肩端面需与被连接件表面完全贴合，避免出现倾斜导致的受力不均。在载荷承受方面，这类销轴主要承受径向剪切力，设计时需根据材料的抗剪强度核算轴身直径，常规45号钢调质处理的销轴，抗剪强度可达到400MPa以上，可满足大部分中小型设备的铰接、定位载荷需求，若应用在重载冲击场景，则可更换为40Cr材料并进行淬火处理，表面硬度达到HRC45-50，提升耐磨性能与抗冲击能力。

　　在实际设备维护过程中，这类销轴属于易损件，当铰接位置长期转动出现磨损间隙超差时，可直接快速更换，无需对周边结构进行改动，由于结构简单，加工制造成本极低，适合批量生产备货。在三维建模过程中，这类零件的建模逻辑相对清晰，首先绘制凸肩与轴身的截面轮廓，通过旋转特征即可生成主体结构，后续添加倒角、圆角等工艺特征即可，建模时需重点关注配合面的尺寸公差标注，以及过渡圆角的工艺合理性，避免出现直角过渡导致的热处理开裂风险，同时轴身的圆柱度公差需控制在0.005mm以内，保障装配后的配合精度。在电机组件的应用场景中，这类销轴常作为端盖定位销、内部连杆铰接轴使用，凸肩结构可避免电机运行振动导致销轴移位，保障电机内部装配间隙的稳定性，减少运行过程中的异响与磨损问题。
