手持非横向接头操作手柄结构设计

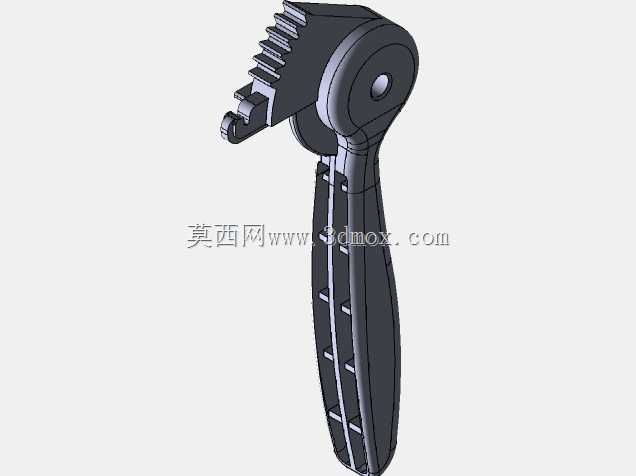

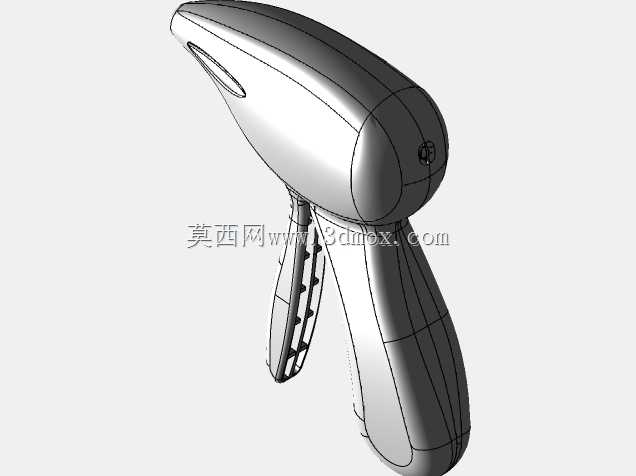

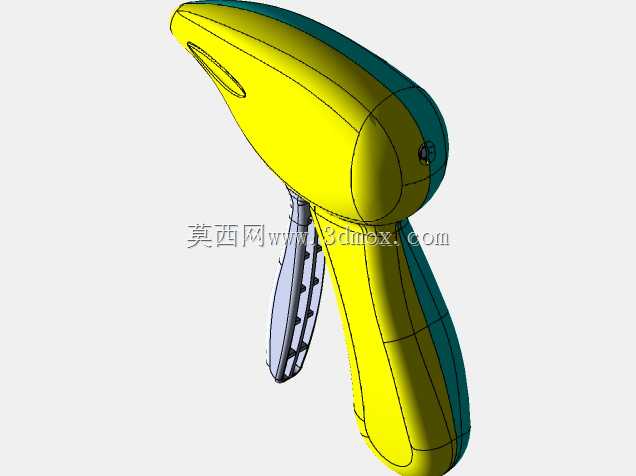

　　该手持操作部件主要适配非横向管路接头的快速装拆作业场景，常见于小型液压管路检修、气动元件快换、实验室气路连接等需要单手完成接头锁紧与释放的工况，作业人员单手握持即可完成整套操作，无需额外借助扳手等辅助工具，能有效提升狭小空间内的管路装拆效率。从结构设计逻辑来看，整体采用枪式握持布局，握持区域的曲面完全贴合成年男性手掌自然握持的弧度，虎口位置做了加厚过渡处理，避免长时间握持时出现应力集中硌手的问题，扳机区域设置了多道防滑凸棱，手指扣动时的接触摩擦力足够，即便手上沾有少量油污也不会出现打滑脱扣的情况。内部传动结构采用杠杆式力放大设计，扣动扳机时的输入力经过内部连杆传递后，可在接头卡接位置输出足够的锁紧力，

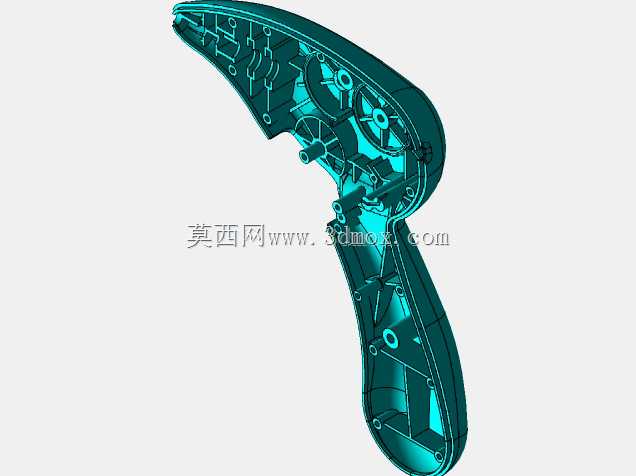

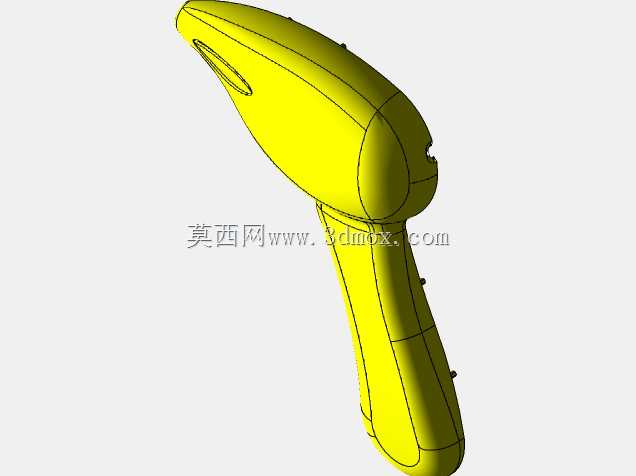

　　保证接头连接后不会因为管路内部气压或液压波动出现松脱，同时释放扳机时的复位弹簧力经过调校，既不会因为弹力过大导致扣动扳机费力，也不会因为弹力过小出现扳机复位滞后的问题。外形尺寸方面，整体握持段的最大直径控制在42mm，适配绝大多数成年人的手掌握持范围，整体长度控制在160mm，在狭小的设备舱内作业时不会因为尺寸过长出现干涉，前端接头连接位的安装边界做了统一的接口尺寸设计，可适配多种规格的快插式非横向接头，不需要针对不同规格接头更换整个操作手柄，只需要更换前端的适配接头即可完成不同管径管路的装拆作业。外壳采用上下分壳的结构设计，分壳面沿着产品的对称中线分布，装配时通过内部的定位柱完成上下壳的精准对位，再通过侧面的紧固螺丝完成整体固定，

　　后期维护时只需要拧下侧面的螺丝即可拆开外壳，对内部的连杆、弹簧等易损件进行更换，维护成本较低。扳机的转动轴位置设置了耐磨衬套，长期扣动操作时不会因为磨损出现扳机晃动的问题，保证操作的精度与手感一致性。前端的接头安装位设置了定位卡槽，接头装入后可通过卡槽完成周向固定，操作时不会出现接头跟转的情况，保证锁紧动作的可靠性。整体结构没有多余的外露凸起，所有边角位置都做了R2以上的圆角处理，作业时不会刮碰到周边的管路或线路，也不会划伤操作人员的手部。从受力角度分析，握持时手掌的受力区域均匀分布在掌心、指根与虎口位置，长时间操作也不会出现局部压痕，扳机的扣动行程控制在12mm，符合人手手指的正常活动范围，扣动过程中力值变化平稳，

　　没有明显的卡顿点或力值突变点，操作手感顺畅。内部的传动连杆采用对称布置的结构，扣动扳机时两侧受力均匀，不会出现单侧偏载导致的卡滞问题，复位弹簧采用圆柱螺旋压缩弹簧，安装位置做了导向结构设计，弹簧伸缩过程中不会出现偏斜，保证长期使用的寿命。
