发动机主轴承盖分体式支撑结构设计

　　该结构为发动机曲轴箱部位的主轴承盖部件，属于内燃机核心承力构件，主要应用于往复式内燃机的曲轴支撑系统，在车用汽油机、柴油机以及通用小型动力机组中均有广泛适配场景，承担曲轴运转过程中的径向载荷传递、轴瓦定位约束功能，是保障曲轴旋转精度、降低运转振动的关键结构件。从实际装机工况来看，该部件直接对接缸体主轴承座的半圆安装面，二者组合形成完整的圆形轴瓦安装腔，为曲轴主轴颈提供回转支撑，工作过程中需要承受活塞做功传递的爆发压力冲击、曲轴旋转带来的交变弯曲载荷，同时还要适配不同工况下的热胀冷缩变形量，避免轴瓦配合间隙出现异常偏移。

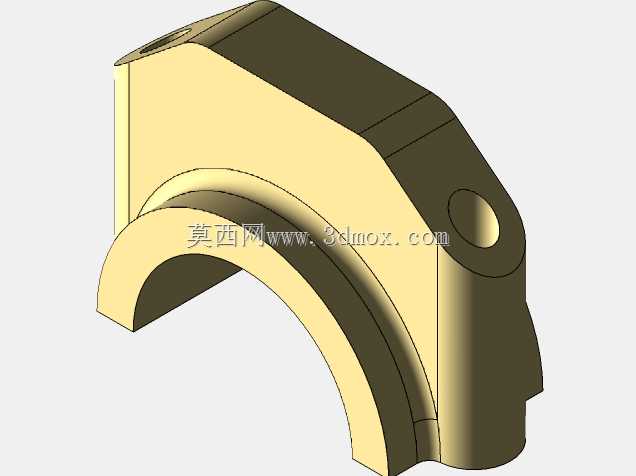

　　设计层面采用了分体式半圆拱形主体结构，主体支撑段为厚壁圆弧构型，圆弧内径与对应规格主轴瓦的外径完全匹配，保证轴瓦压装后无径向窜动空间；两侧延伸出带通孔的紧固耳台，通孔位置与缸体主轴承座的螺栓孔位同轴，安装时通过高强度螺栓将轴承盖与缸体座刚性锁紧，锁紧力矩按照对应缸体材料的屈服强度预设，保证结合面在全工况转速范围内不出现分离错位。结构外侧设置了加强筋过渡结构，从紧固耳台位置延伸至圆弧支撑段的顶部，在不额外增加整体壁厚的前提下提升了部件的整体抗弯刚度，避免高载荷下轴承盖出现开口变形导致轴瓦偏磨。

　　从安装边界来看，该部件的轴向宽度与缸体主轴承座的轴向宽度保持一致，两侧紧固耳台的外侧平面与缸体侧壁的安装面齐平，不会超出缸体的整体外轮廓，避免与周边的机油泵、正时链条罩等附件产生运动干涉；顶部平面预留了足够的平面度公差，可适配机油导流板、曲轴箱通风挡板等附属零件的安装需求。圆弧支撑面的表面粗糙度要求控制在Ra1.6以内，保证轴瓦压装后贴合度达到90%以上，避免局部应力集中导致轴瓦疲劳剥落；紧固孔采用了锪平工艺处理，保证螺栓头安装面与孔轴线垂直，避免螺栓锁紧时出现附加弯曲应力。

　　在实际选型适配过程中，该结构的尺寸参数需要与对应排量发动机的曲轴主轴颈尺寸匹配，不同缸数、不同爆发压力的机型需要调整轴承盖的壁厚、紧固螺栓规格以及加强筋的厚度参数，比如高增压柴油机的主轴承盖会采用更高牌号的球墨铸铁材质，同时加大紧固耳台的厚度，提升整体承载能力；而小排量自然吸气汽油机则可采用压铸铝合金材质，在满足强度要求的前提下降低整机重量。结构设计过程中还需要考虑装配工艺性，部件的分型面设置在圆弧面的中心结合位置，方便铸造或锻造过程中的脱模，同时所有棱边都做了圆角过渡处理，避免应力集中导致的部件开裂，也减少装配过程中对操作人员的划伤风险。

　　从功能实现角度，该结构与缸体主轴承座配合后，不仅要为曲轴提供稳定的回转支撑，还要配合轴瓦上的油槽形成完整的润滑油道，保证曲轴运转过程中压力机油能够持续进入轴瓦间隙形成油膜，降低摩擦副的磨损量；轴承盖的结合面处还设置了定位销孔，装配时通过定位销与缸体座实现精准对位，避免装配错位导致轴孔同轴度超差，影响曲轴的运转平顺性。在整机运转过程中，该部件的刚度直接影响曲轴的弯曲变形量，刚度不足会导致曲轴运转时挠曲变形过大，加剧轴颈和轴瓦的磨损，严重时甚至会出现曲轴断裂的故障，因此设计过程中通过有限元分析对不同载荷工况下的应力分布进行了仿真优化，将最大应力控制在材料屈服强度的三分之一以内，保证全生命周期内的结构可靠性。
